Apa dua jenis panel patch?

Dua Jenis Panel Patch: Jawaban Langsung

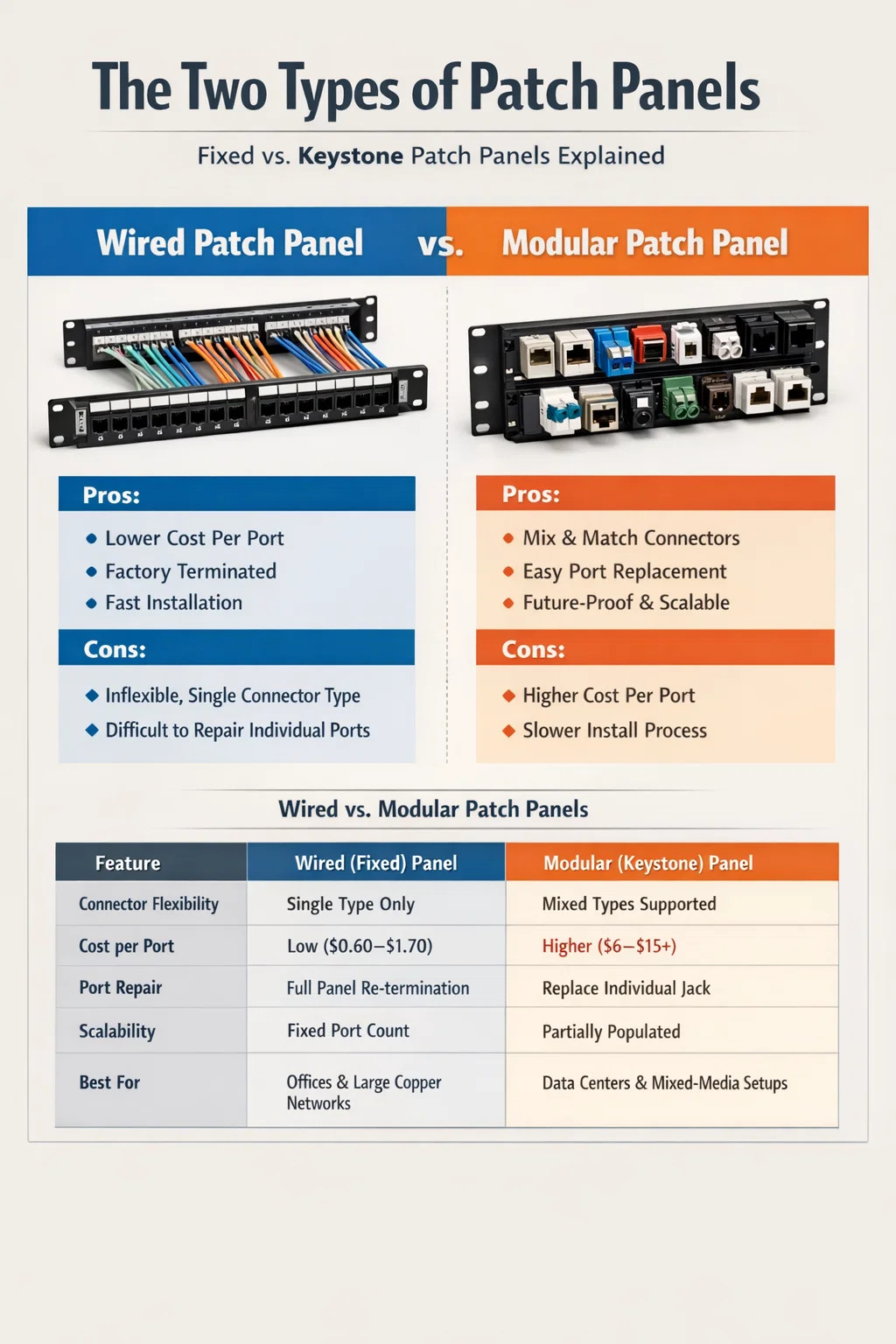

Dua jenis utama panel tambalan adalah panel patch berkabel (tetap). dan panel patch modular (keystone). . Kedua kategori ini membentuk dasar pemasangan kabel terstruktur di hampir setiap pusat data, ruang server, dan instalasi jaringan komersial. Memahami perbedaan di antara keduanya sangat penting sebelum membeli panel patch jaringan atau merancang tata letak kabel, karena pilihan yang salah dapat menimbulkan masalah biaya, ketidakfleksibelan, atau kinerja yang tidak perlu.

Panel patch berkabel dilengkapi dengan kabel yang sudah disambungkan ke bagian belakang panel di pabrik. Sebaliknya, panel patch modular dikirimkan sebagai bingkai kosong yang menerima jack keystone yang dapat diganti, memungkinkan penginstal memilih jenis konektor, kategori, dan bahkan mencampur jenis media dalam satu panel. Keduanya memiliki fungsi inti yang sama—mengatur dan merutekan koneksi jaringan—namun keduanya melakukannya dengan cara yang berbeda secara mendasar dan sesuai dengan skenario penerapan yang berbeda.

Panel Patch Berkabel: Telah Dihentikan Sebelumnya dan Siap Diterapkan

Panel patch berkabel, terkadang disebut panel patch tetap atau panel patch punch-down, port belakangnya telah diakhiri dengan blok punch-down gaya 110 atau konektor serupa. Kabel yang berasal dari lapangan—stopkontak di dinding, baki kabel, kotak lantai—dilubangi langsung ke blok-blok ini menggunakan alat pelubang. Bagian depan panel memperlihatkan port RJ45 standar tempat kabel patch pendek menghubungkan peralatan ke seluruh jaringan.

Jenis panel patch jaringan ini adalah pekerja keras tradisional dari pemasangan kabel terstruktur. Ini tersedia secara luas di Konfigurasi 24-port dan 48-port , dan sebagian besar model menempati ruang rak 1U atau 2U. Opsi standar dinilai untuk kinerja Cat5e, Cat6, atau Cat6A, dengan panel Cat6A yang mampu mendukungnya 10 Gigabit Ethernet dalam jarak hingga 100 meter .

Keuntungan Panel Patch Berkabel

• Biaya awal per port lebih rendah dibandingkan dengan alternatif modular
• Kualitas terminasi tingkat pabrik yang konsisten di semua port
• Proses instalasi yang lebih sederhana untuk penerapan seragam skala besar
• Keandalan yang terbukti di lingkungan dengan ribuan port terpasang
• Ketersediaan luas dari vendor termasuk Panduit, Leviton, Belden, dan CommScope

Keterbatasan Panel Patch Berkabel

Kelemahan utamanya adalah tidak fleksibel. Setiap port pada panel berkabel memiliki jenis konektor yang sama. Jika Anda memerlukan campuran port tembaga Cat6 bersama koneksi serat atau coax, Anda tidak dapat mencapainya dalam satu panel kabel. Selain itu, jika satu port rusak, menggantinya biasanya berarti mengganti atau mengakhiri kembali seluruh panel atau setidaknya blok individual tersebut. Untuk lingkungan dimana kebutuhan perkabelan sering berubah, kekakuan ini menjadi masalah operasional yang nyata.

Panel patch berkabel paling cocok untuk penerapan kantor besar, jaringan sekolah, dan lingkungan industri ratusan jalur tembaga yang identik harus dihentikan dengan cepat dan hemat biaya. Panel berkabel Cat6 48-port biasanya berharga hanya $30–$80, sehingga menarik untuk proyek yang sensitif terhadap anggaran.

Panel Patch Modular: Fleksibel dan Siap untuk Masa Depan

Panel patch modular adalah sasis kosong, biasanya ditawarkan dalam rangka 12, 24, atau 48 port, yang dirancang untuk menerima jack keystone individual. Setiap slot dalam bingkai dapat menampung jenis jack yang berbeda—Cat5e, Cat6, Cat6A, fiber LC, fiber SC, koaksial tipe F, atau bahkan modul keystone USB atau HDMI. Hal ini menjadikan panel patch jaringan modular sebagai pilihan paling serbaguna yang tersedia dalam perkabelan terstruktur saat ini.

Pemasangannya melibatkan pemasangan jack keystone yang dipilih ke dalam bingkai panel, kemudian mengakhiri setiap jack satu per satu. Dongkraknya sendiri dapat dilubangi, tanpa alat, atau dihentikan terlebih dahulu tergantung pada model dongkrak yang dipilih. Setelah terinstal, bagian depan setiap jack menyajikan antarmuka port yang sesuai kepada pengguna.

Keuntungan Panel Patch Modular

• Fleksibilitas penuh untuk memadukan jenis konektor dalam satu panel
• Perbaikan tingkat port yang mudah: tukar satu jack keystone yang rusak tanpa mengganti seluruh panel
• Skalabilitas—mulai dengan panel yang terisi sebagian dan tambahkan port seiring meningkatnya kebutuhan
• Mendukung peningkatan di masa mendatang dengan menukar modul keystone ke kategori dengan peringkat lebih tinggi
• Ideal untuk pusat data, instalasi AV, dan lingkungan multi-media

Keterbatasan Panel Patch Modular

Panel modular memiliki biaya per port yang lebih tinggi. Rangka panel keystone modular 24-port yang berkualitas saja mungkin berharga $20–$50, dan setiap jack keystone Cat6A dapat menambahkan $5–$15 per port. Untuk panel modular Cat6A 48-port yang terisi penuh, total biaya komponen dapat mencapai $300–$600 atau lebih , dibandingkan dengan di bawah $100 untuk panel kabel yang setara. Waktu pengerjaan juga lebih lama, karena setiap dongkrak harus diakhiri satu per satu dan dipasang pada tempatnya.

Konsistensi kinerja juga bergantung pada kualitas masing-masing jack keystone yang dipilih. Mencampur jack pihak ketiga berkualitas rendah dalam bingkai panel bermerek dapat menghasilkan pengukuran crosstalk dan insertion loss yang tidak konsisten, sehingga berpotensi gagal dalam pengujian sertifikasi saluran. Selalu gunakan dongkrak dan rangka dari sistem yang telah teruji dan tersertifikasi dari pabrikan yang sama bila memungkinkan.

Perbandingan Berdampingan: Panel Patch Berkabel vs. Modular

Tabel di bawah ini merangkum perbedaan utama untuk membantu Anda memutuskan jenis panel patch jaringan mana yang sesuai dengan kebutuhan proyek Anda.

Cara Memilih yang Benar Panel Patch Jaringan untuk Proyek Anda

Memilih antara panel patch jaringan berkabel dan modular bergantung pada empat faktor praktis: anggaran, variasi media, antisipasi pertumbuhan, dan ekspektasi pemeliharaan. Tidak ada pilihan yang unggul secara universal—kedua jenis ini berhasil diterapkan dalam instalasi profesional setiap hari.

Proyek Berbasis Anggaran

Jika proyek melibatkan penghentian 100 atau lebih jalur tembaga dari kategori yang sama dan cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Lingkungan Media Campuran dan Pusat Data

Pusat data secara rutin menggabungkan Ethernet tembaga, uplink serat, dan terkadang koneksi koaksial atau audio dalam rak yang sama. Panel patch jaringan modular menangani semua ini dalam satu bingkai 1U, menjaga rak tetap teratur dan mengurangi jumlah panel yang dibutuhkan. Banyak pusat data perusahaan melakukan standarisasi pada panel modular khususnya karena mereka dapat meningkatkan port fiber individu dari 1G LC ke 10G LC atau 25G LC hanya dengan menukar modul keystone, tanpa memasang kembali kabel atau mengganti seluruh panel.

Pemeliharaan dan Kemudahan Servis Jangka Panjang

Di lingkungan dengan tingkat perpindahan pelabuhan yang tinggi—ruang kerja bersama, pusat bisnis hotel, tempat acara—keystone jack individual dapat menerima kekerasan fisik dari siklus plug-in dan plug-out yang berulang. Panel modular memungkinkan teknisi mengganti dongkrak yang aus dalam waktu kurang dari dua menit, dengan biaya suku cadang $5–$10, tanpa mengganggu sambungan lainnya. Perbaikan yang sama pada panel berkabel memerlukan pelubangan ulang satu blok atau mengganti seluruh unit panel, yang dapat berarti Waktu henti 30–60 menit per insiden.

Pemeriksaan Masa Depan dan Peningkatan Teknologi

Standar jaringan berkembang. Cat6A kini menjadi jumlah minimum yang direkomendasikan untuk instalasi komersial baru per TIA-568.2-D, dan 10GBase-T semakin umum bahkan di lingkungan UKM. Jika Anda menggunakan panel Cat6 berkabel hari ini dan memerlukan kinerja Cat6A dalam tiga tahun, Anda mengganti seluruh panel. Dengan panel modular, Anda menukar jack keystone sambil mempertahankan bingkainya. Perbedaan itu tidak terlalu penting dalam lemari 24 port tetapi menjadi signifikan dalam a Pusat data 10 rak dengan 480 port .

Melampaui Dua Tipe Utama: Panel Patch Bersudut, Terlindung, dan Kosong

Meskipun kabel dan modular adalah dua kategori mendasar, kedua tipe tersebut hadir dalam varian khusus yang memenuhi persyaratan pemasangan tertentu.

Panel Tambalan Miring

Panel patch bersudut memiringkan port depan sebesar 45 derajat, mengarahkan kabel patch ke samping, bukan lurus ke arah depan rak. Hal ini secara signifikan mengurangi tekanan radius tekukan pada kabel patch dan menjaga rak dengan kepadatan tinggi jauh lebih bersih. Panel miring tersedia dalam format kabel dan modular dan biasanya digunakan dalam pengaturan peralihan rak atas di mana manajemen kabel sangat penting. Beberapa desain hanya memiringkan baris bawah port, menciptakan tata letak datar/sudut hybrid untuk kepadatan maksimum.

Panel Patch Terlindung (STP).

Di lingkungan dengan interferensi elektromagnetik yang signifikan—lantai manufaktur, fasilitas penyiaran, ruang pencitraan medis—kabel pasangan terpilin berpelindung (STP) memerlukan panel tempel berpelindung untuk menjaga kontinuitas pelindung kabel di seluruh sambungan. Panel patch jaringan terlindung mencakup rumah port logam dan grounding bar yang mengikat jalur ground rak. Menggunakan panel tanpa pelindung dengan kabel STP akan merusak pelindung pada panel, sehingga menggagalkan tujuannya sepenuhnya. Panel berpelindung tersedia dalam tipe kabel dan modular, meskipun harganya kira-kira lebih mahal 30–50% dibandingkan model tanpa pelindung yang setara .

Panel Patch Kosong

Panel patch kosong tidak memiliki port sama sekali. Mereka digunakan semata-mata untuk manajemen rak—mengisi ruang kosong 1U untuk meningkatkan aliran udara, menghalangi debu, atau menyediakan permukaan berlabel untuk dokumentasi. Meskipun bukan komponen distribusi data yang fungsional, panel kosong adalah sentuhan akhir profesional di setiap rak yang terorganisir dengan baik dan disebutkan di sini karena panel tersebut sering dikelompokkan bersama panel patch fungsional dalam katalog vendor dan dapat menyebabkan kebingungan bagi pembeli pertama kali.

Pertimbangan Kepadatan Pelabuhan, Unit Rak, dan Manajemen Kabel

Kedua jenis panel tempel harus dievaluasi tidak hanya berdasarkan jenis konektor tetapi juga bagaimana kesesuaiannya dengan tata letak rak secara keseluruhan. Rak EIA standar 19 inci menyediakan 42U ruang yang dapat digunakan . Pemilihan panel yang buruk dapat menyia-nyiakan unit rak, menimbulkan masalah dalam pengelolaan kabel, dan mempersulit pemecahan masalah.

Panel patch kabel 1U 48-port mengemas port dengan rapat dan menyisakan sedikit ruang horizontal untuk klip manajemen kabel. Banyak pemasang yang memasangkan masing-masing panel 48 port dengan pengelola kabel horizontal 1U tepat di bawahnya, sehingga mengorbankan 2U per panel namun secara signifikan meningkatkan kemudahan perawatan dalam jangka panjang. Panel 24 port dalam 1U memberikan lebih banyak ruang bernapas horizontal antar port, membuatnya lebih mudah untuk memberi label dan melacak masing-masing kabel tanpa mengganggu sambungan yang berdekatan.

Untuk panel modular, kedalaman ekstra yang diperlukan oleh beberapa desain jack keystone harus disesuaikan dengan jarak bebas di belakang rak. Beberapa keystone Cat6A memanjang 2–3 inci di belakang permukaan panel, dan pada penutup dinding dengan kedalaman dangkal hanya dengan kedalaman 12–14 inci, hal ini dapat membuat pemasangan secara fisik tidak mungkin dilakukan tanpa perencanaan awal yang cermat.

Praktik Pelabelan dan Dokumentasi

Apa pun jenis panelnya, pelabelan yang tepat sama pentingnya dengan perangkat keras itu sendiri. Praktik terbaik industri mengharuskan setiap port diberi label dengan pengidentifikasi unik yang memetakan jadwal kabel yang mendokumentasikan titik asal, tujuan, kategori kabel, tanggal pemasangan, dan referensi hasil pengujian. Kebanyakan panel patch berkualitas menyertakan saluran strip label di bawah atau di atas port. Menggunakan Brady, HellermannTyton, atau sistem pelabelan serupa dengan label heat-shrink atau self-laminating membuat pengidentifikasi tetap dapat dibaca 10 tahun bahkan di lingkungan berdebu atau lembab.

Praktik Terbaik Instalasi untuk Kedua Jenis Panel

Apa pun jenis panel patch jaringan yang Anda pilih, serangkaian praktik instalasi yang konsisten memastikan kinerja saluran memenuhi atau melampaui spesifikasi terukur.

• Pertahankan putaran pasangan dalam jarak 13 mm dari titik terminasi untuk meminimalkan crosstalk, terutama pada instalasi Cat6A.
• Sisakan setidaknya 12 inci loop servis di belakang panel untuk memungkinkan terminasi ulang tanpa menarik kabel baru.
• Jangan pernah melebihi radius tekukan minimum kabel—biasanya 4x diameter kabel untuk kabel tanpa pelindung dan 8x untuk kabel berpelindung.
• Gunakan alat pelubang yang dikalibrasi dan diatur ke tingkat dampak yang benar untuk jenis blok (110 vs. Krone).
• Uji setiap saluran dengan penguji lapangan bersertifikat (Fluke DSX, IDEAL SignalTEK, atau setara) sesuai standar TIA-568 atau ISO/IEC 11801 sebelum menandatangani instalasi.
• Simpan laporan pengujian secara elektronik dan tautkan ke jadwal kabel untuk setiap port di sistem.
• Saat menggunakan panel modular, pastikan jack keystone dan rangka panel berasal dari sistem yang sama yang telah diuji untuk melindungi garansi atau sertifikasi pabrikan.

Mengikuti langkah-langkah ini akan mengubah panel patch dari pembelian perangkat keras sederhana menjadi komponen infrastruktur yang terdokumentasi dengan baik dan dapat disertifikasi yang mendukung jaringan dengan andal untuk 15–25 tahun —siklus hidup tipikal sistem perkabelan terstruktur yang dipasang sesuai standar saat ini.

Kesalahan Umum Saat Memilih Panel Patch

Bahkan pemasang berpengalaman pun terkadang membuat kesalahan pemilihan yang menyebabkan masalah berbulan-bulan atau bertahun-tahun setelah penerapan awal. Berikut ini adalah yang paling umum dan paling bisa dihindari.

Ketidaksesuaian Kategori Panel dengan Kategori Kabel

Memasang kabel Cat6A dan mengakhirinya ke panel berperingkat Cat6 membatasi saluran pada kinerja Cat6. Komponen terlemah dalam saluran menentukan kinerja terukur dari keseluruhan link. Jika Anda menjalankan Cat6A untuk mendukung 10GBase-T atau 25GBase-T, setiap komponen—kabel, panel patch, jack keystone, dan kabel patch—harus diberi rating Cat6A.

Mengabaikan Manajemen Kabel Belakang

Bagian belakang panel 48 port yang padat penduduk dapat menampung 48 jalur kabel individual. Tanpa pemandu pengelolaan kabel belakang, kait J, atau gulungan kabel yang tepat, rangkaian tersebut akan menjadi kumpulan kusut yang membuat penambahan, pemindahan, dan perubahan (MAC) di masa mendatang menjadi sulit dan meningkatkan risiko kerusakan kabel yang tidak disengaja selama pekerjaan pemeliharaan yang tidak terkait.

Membeli Komponen Non-Sistem untuk Menghemat Uang

Menggunakan rangka panel Panduit dengan jack keystone di luar merek, atau mencampur panel patch Cat6 dengan kabel Cat6A dari pabrikan lain, akan merusak garansi sistem yang telah diuji. Produsen seperti Panduit, Leviton, Belden, CommScope, dan Legrand mensertifikasi komponen mereka sebagai sistem, dan sertifikasi tersebut hanya berlaku bila komponen dari kelompok yang sama digunakan bersama. Mencampur merek untuk menghemat $2–$5 per port dapat membatalkan garansi sistem 25 tahun yang nilainya jauh lebih besar daripada penghematannya.

Meremehkan Persyaratan Jumlah Port

Aturan umum dalam desain kabel komersial adalah merencanakan Port 20–30% lebih banyak dari yang dibutuhkan saat ini . Organisasi tumbuh, stasiun kerja bertambah banyak, dan perangkat IoT berkembang biak. Kehabisan port panel patch memaksa pemasangan panel baru di tengah rak atau desain ulang penuh—keduanya lebih mengganggu dan mahal dibandingkan sekadar memasang panel yang lebih besar atau panel tambahan dari awal.
