Seperti apa tampilan panel tambalan?

Jawaban Langsung: Seperti SEBUAHpa Bentuk Panel Patch

A panel patch jaringan tampak seperti bingkai logam atau plastik persegi panjang yang kokoh, biasanya lebar 19 inci, menampilkan deretan pataut bernomor di bagian depan dan area pengaturan kabel di bagian belakang. Ini berfungsi sebagai switchboard statis di mana semua kabel jaringan permanen dari ruangan berbeda berakhir, memberikan titik yang rapi dan terpusat untuk manajemen jaringan.

Komponen Fisik Utama dari Panel Patch

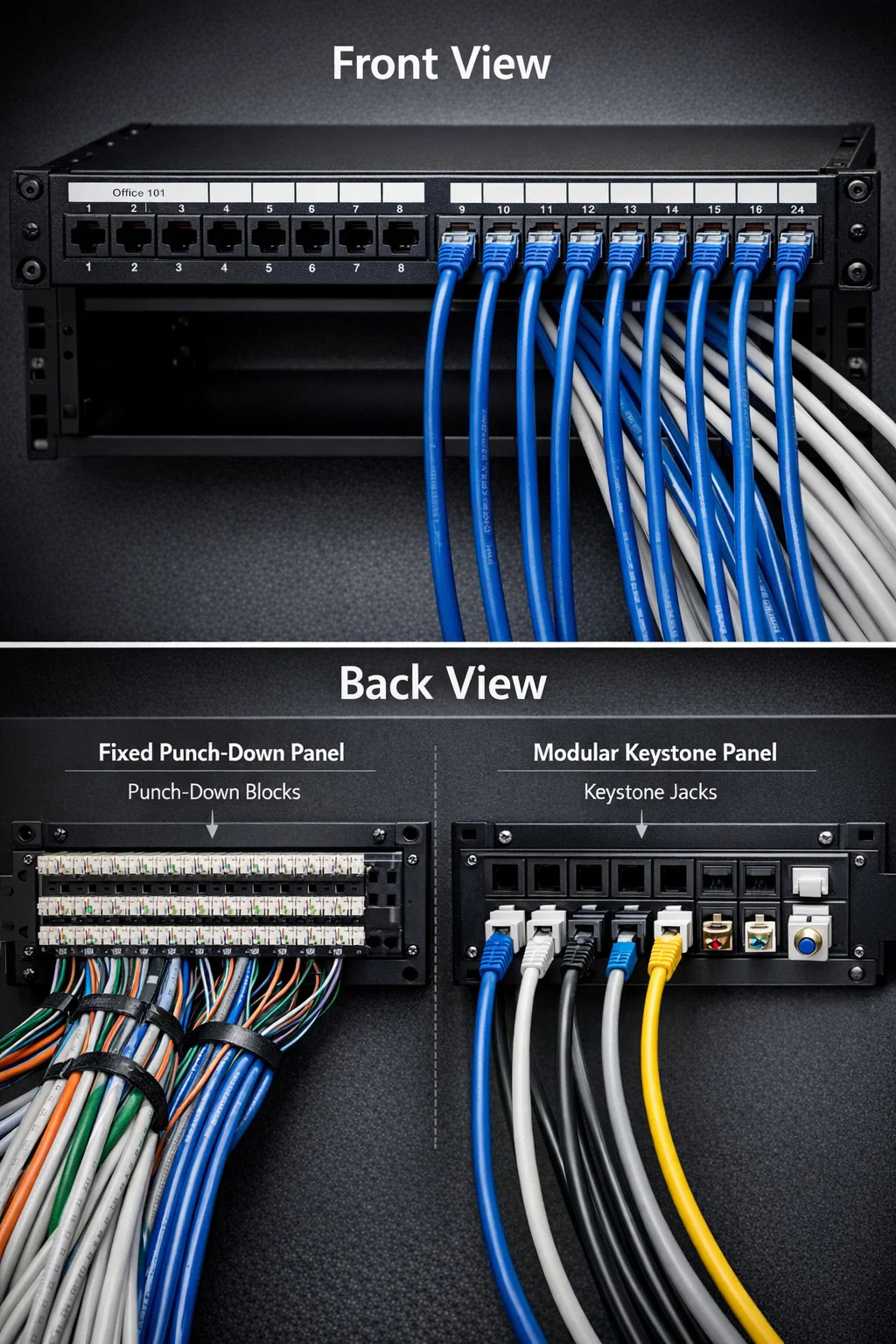

Untuk memahami identitas visual a panel patch jaringan , akan sangat membantu jika kita membaginya menjadi dua sisi yang berbeda: sisi depan yang menghadap pengguna dan sisi infrastruktur yang menghadap ke belakang.

Panel Depan: Konektivitas dan Label

Bagian depan adalah apa yang Anda lihat saat Anda membuka rak server atau lemari kabel. Ini terdiri dari:

• Port Bernomor: Panel paling umum memiliki 12, 24, atau 48 port yang dirancang untuk menerima konektor RJ45 standar.
• Strip Pelabelan: Spasi putih di atas atau di bawah port digunakan untuk mengidentifikasi ruangan atau perangkat mana yang tersambung ke setiap port (misalnya, "Office 101").
• Pemasangan Telinga: Lubang di ujung paling kiri dan kanan digunakan untuk memasang panel ke rak peralatan berukuran 19 inci.

Panel Belakang: Pemutusan Kabel

Bagian belakang adalah tempat terjadinya "pengangkatan berat". Tergantung pada desainnya, Anda akan melihat salah satu dari dua hal:

• Blok Pelubang: Deretan "gigi" plastik tempat pasangan kawat tembaga ditekan ke dalam slot logam.
• Bukaan Batu Kunci: Lubang persegi kosong di panel "modular" yang bersifat individual jack batu kunci dibentak.

Membandingkan Berbagai Gaya Panel Patch

Tidak semua panel terlihat sama. Desain visual sering kali menentukan seberapa besar fleksibilitas yang dimiliki penginstal selama penyiapan.

Memvisualisasikan Lingkungan Terpasang

Dalam skenario praktis, seperti lemari media rumah atau ruang server bisnis, a panel patch jaringan tidak pernah duduk sendirian. Penampilannya ditentukan oleh kabel yang terhubung dengannya.

Saat terpasang sepenuhnya, Anda akan melihat rangkaian kabel masuk ke bagian belakang, yang diikat rapi atau diatur dengan velcro. Di depan, kabel patch pendek (biasanya panjangnya 0,5 kaki hingga 3 kaki) menjembatani kesenjangan antara panel dan saklar jaringan. Hal ini menciptakan tampilan "tambalan" vertikal yang bersih yang mencegah kekacauan "spaghetti" kusut yang sering ditemukan pada pengaturan amatir.

Dimensi standar: Sebagian besar panel menempati 1U (1,75 inci) or 2U (3,5 inci) ruang vertikal di rak, menjadikannya sangat ramping meskipun jumlah sambungan yang ditanganinya banyak.
