Apa yang dimaksud dengan keystone jack dalam jaringan?

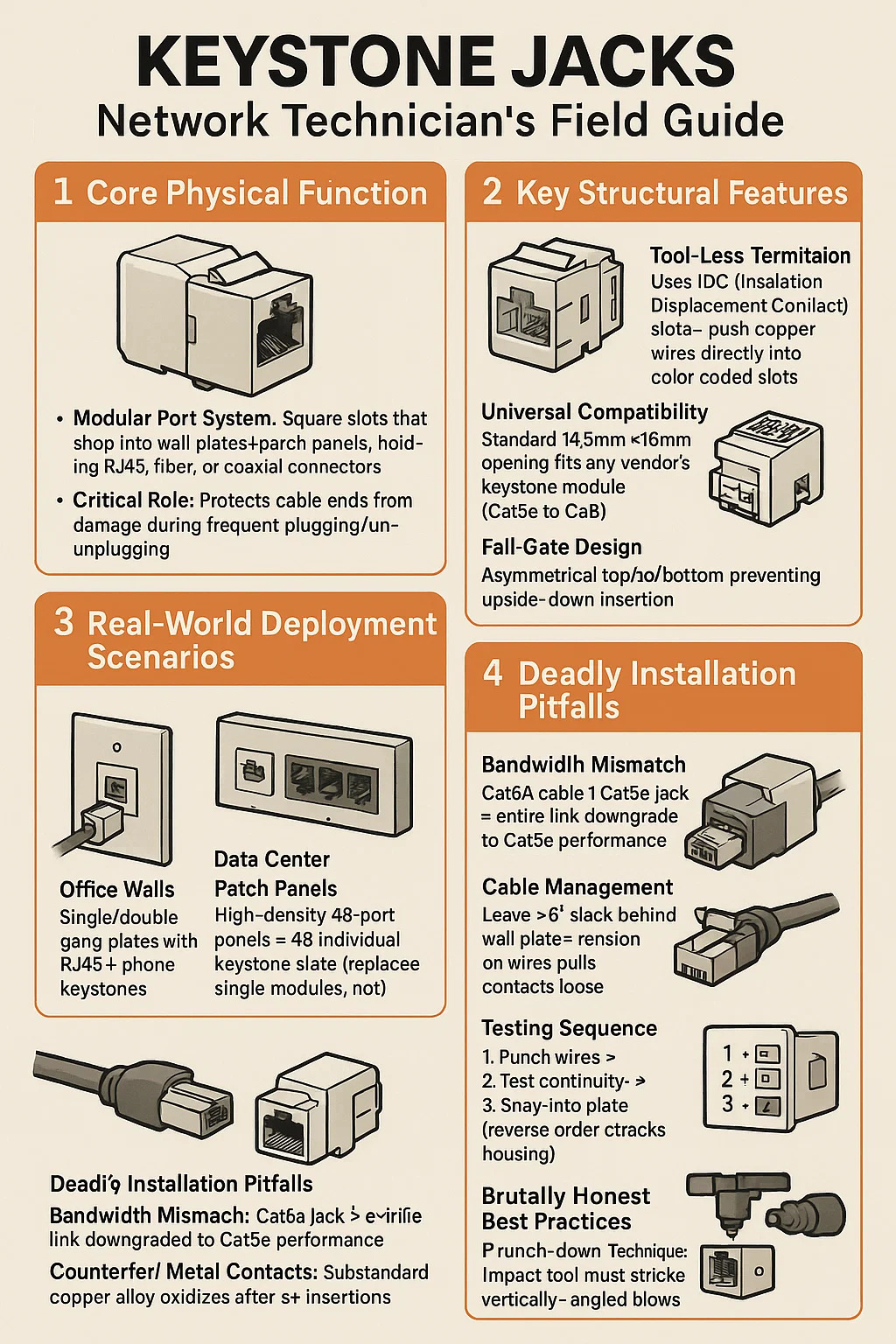

Jack Batu Kunci : Panduan Lapangan Teknisi Jaringan

1. Fungsi Fisik Inti

Sistem Port Modular: Slot persegi yang dipasang ke pelat dinding/panel tempel, menampung konektor RJ45, serat, atau koaksial. Mengubah kabel di dinding menjadi port yang dapat diakses pengguna.
Peran Penting: Melindungi ujung kabel dari kerusakan saat sering dicolokkan/dicabut.

2. Fitur Struktural Utama

Penghentian Tanpa Alat: Menggunakan slot IDC (Insulation Displacement Contact)—mendorong kabel tembaga langsung ke slot berkode warna; bilah menembus isolasi untuk kontak.
Kompatibilitas Universal: Pembukaan standar 14,5mm×16mm cocok dengan modul keystone vendor mana pun (Cat5e hingga Cat8).
Desain Gagal-Aman:
Bagian atas/bawah yang asimetris mencegah penyisipan terbalik.
Diagram pengkabelan T568A/B dicetak ke dalam housing.

3. Skenario Penerapan di Dunia Nyata

Dinding Kantor: Pelat geng tunggal/ganda dengan keystone telepon RJ45 (pemisahan data/suara).
Panel Patch Pusat Data: Panel 48 port berdensitas tinggi = 48 slot keystone individual (ganti modul tunggal, bukan seluruh panel).
Lingkungan Hibrid: Panel ruang kontrol memadukan keystone HDMI serat RJ45 LC (misalnya, stasiun pemantauan CCTV).

4. Kesalahan Instalasi yang Mematikan

Ketidakcocokan Bandwidth: Kabel Cat6A Jack Cat5e = seluruh tautan diturunkan ke kinerja Cat5e.
Kontak Logam Palsu: Paduan tembaga di bawah standar teroksidasi setelah 5 kali penyisipan → kehilangan paket (permintaan kontak perunggu fosfor).
Ketidaktahuan Pelindung: Menggunakan jack berpelindung dengan kabel UTP menciptakan loop ground (dengungan/interferensi).

5. Praktik Terbaik yang Sangat Jujur

Teknik Punch-Down: Alat tumbukan harus menyerang secara vertikal—pukulan miring pada konduktor yang tergores.
Manajemen Kabel: Biarkan kendur ≥6" di belakang pelat dinding—ketegangan pada kabel akan membuat kontak menjadi longgar.
Urutan Pengujian:
Kabel pelubang → 2. Uji kontinuitas → 3. Pasang ke pelat (urutan terbalik rumah retak).
