Berapa Banyak Port yang Ada di Panel Patch? Panduan Lengkap

Berapa Banyak Port yang Dimiliki Panel Patch?

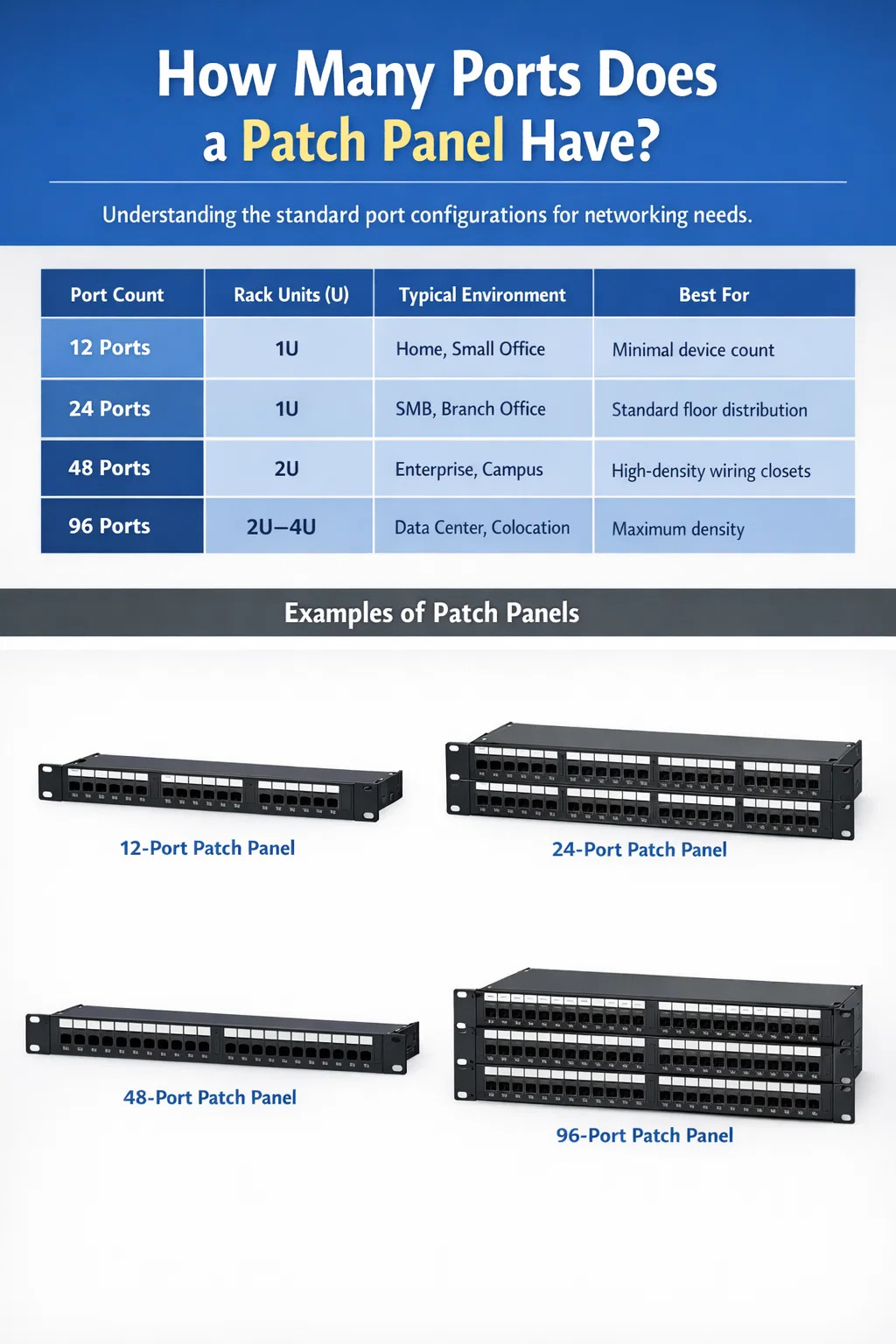

SEBUAH panel patch jaringan biasanya masuk 12, 24, 48, atau 96 port , dengan model 24-pelabuhan dan 48-pelabuhan menjadi yang paling banyak digunakan di lingkungan komersial dan perusahaan. Panel patch 24 port cocok 1U ruang rak , sedangkan versi 48-port menempati 2U . Panel 12 port yang lebih kecil umum digunakan di rumah atau lemari telekomunikasi kompak, dan panel 96 port berdensitas tinggi dapat ditemukan di pusat data besar yang ruang raknya sangat mahal.

Jumlah port tidak sembarangan — ini secara langsung menentukan berapa banyak perangkat jaringan yang dapat Anda hentikan dan kelola dari satu panel. Memilih jumlah port yang salah akan menyebabkan terbuangnya ruang rak atau kekacauan kabel yang menjadi mimpi buruk pemeliharaan seiring berjalannya waktu. Memahami konfigurasi yang tersedia adalah langkah pertama menuju infrastruktur jaringan yang bersih dan terukur.

Penjelasan Konfigurasi Port Standar

Setiap konfigurasi jumlah port memiliki tujuan tertentu, dan memahami perbedaan praktisnya membantu Anda menghindari spesifikasi yang berlebihan atau pembangunan infrastruktur kabel yang kurang.

Panel Patch 12-Port

Panel patch jaringan 12-port adalah konfigurasi standar terkecil yang tersedia. Ini menempati ruang rak 1U dan biasanya digunakan di instalasi perumahan, lokasi ritel kecil, atau lemari tambahan di mana hanya segelintir tetes yang perlu dihentikan. Panel 12-port juga merupakan pilihan praktis ketika Anda perlu memisahkan bagian tertentu dari jaringan — misalnya, mengisolasi jalur VoIP atau feed kamera keamanan — tanpa mendedikasikan panel 24-port penuh untuk tujuan tersebut. Karena ukurannya yang ringkas, panel 12 port dapat dipasang pada casing dinding berukuran 6U.

Panel Patch 24-Port

Panel patch 24-port adalah konfigurasi paling umum di industri. Ini menangani lantai kantor pada umumnya dengan 20 hingga 24 stasiun kerja sambil membiarkan beberapa port terbuka untuk perangkat bersama seperti printer, titik akses, atau telepon IP. Pada 1U, ia berpasangan secara rapi dengan sakelar terkelola 24 port dalam kelompok unit rak yang sama, yang menjaga kabel Anda tetap pendek dan pelabelan Anda mudah. Sebagian besar standar pemasangan kabel terstruktur, termasuk TIA-568, dibangun dengan penambahan 24 port, menjadikan ukuran ini sebagai standar bagi sebagian besar perencana dan kontraktor TI.

Panel Patch 48-Port

SEBUAHt 2U, the 48-port panel is essentially two 24-port panels consolidated into a single unit. It is the preferred option for enterprise wiring closets that serve dense open-plan offices, warehouses, or manufacturing floors where upwards of 40 drops converge in a single rack. Using a 48-port panel instead of two 24-port panels saves 1U of rack space and reduces the number of panels to label and manage. In a 42U rack where every unit matters, that saving is meaningful, especially when you factor in cable managers, switches, UPS units, and patch cable slack.

Panel Patch 96-Port

Panel 96 port mendorong kepadatan hingga batas praktisnya dalam infrastruktur rak standar 19 inci. Panel ini biasanya menggunakan jack keystone bersudut atau tanpa alat untuk mengakomodasi konsentrasi port dan kabel patch yang tinggi. Anda akan menemukannya terutama di pusat data, fasilitas kolokasi besar, dan ruang telekomunikasi di mana ratusan port server, koneksi penyimpanan, atau handoff fiber harus diatur. Beberapa panel 96-port dirancang dengan sistem kaset modular, di mana masing-masing kaset 12-port atau 24-port dimasukkan ke dalam rangka sasis — memberi Anda fleksibilitas untuk hanya mengisi apa yang Anda perlukan sambil menjaga ruang disediakan untuk ekspansi di masa mendatang.

Faktor Yang Menentukan Jumlah Port Yang Anda Butuhkan

Memilih jumlah port yang tepat untuk panel patch jaringan Anda bukanlah soal memilih jumlah port terbesar yang tersedia. Beberapa variabel konkrit harus mendorong keputusan tersebut, dan mengabaikannya akan menyebabkan anggaran terbuang sia-sia atau sistem pengkabelan gagal untuk diukur.

Jumlah Kabel yang Jatuh di Area tersebut

Hitung setiap kabel aktif yang berakhir di lemari atau rak. Termasuk tetes untuk stasiun kerja, telepon VoIP, kamera IP, titik akses nirkabel, dan perangkat IoT apa pun. Panel patch harus memiliki setidaknya jumlah port yang sama dengan jumlah kabel yang aktif , ditambah penyangga pertumbuhan sebesar 15 hingga 20 persen. Jika saat ini Anda memiliki 38 tetes, panel 48 port adalah pilihan yang logis. Ini memberi Anda 10 port cadangan tanpa memerlukan panel kedua atau sasis yang lebih besar segera.

SEBUAHvailable Rack Space

Ruang rak adalah sumber daya yang terbatas, dan setiap komponen bersaing untuk mendapatkannya. Rak 42U tipikal yang diisi dengan dua sakelar, router, firewall, UPS, dan dua pengelola kabel 1U sudah memiliki sekitar 14U yang digunakan sebelum satu panel patch dipasang. Jika Anda bekerja dengan rak pemasangan di dinding 12U di kantor kecil, memasangkan dua panel 24 port secara berdampingan dengan manajemen kabel terkait mungkin tidak mungkin dilakukan. Dalam hal ini, satu panel 48-port pada 2U lebih praktis daripada dua panel 24-port pada masing-masing 1U, karena pengelola kabel biasanya menambahkan 1U lagi per baris panel.

Kategori Kabel dan Tipe Sinyal

Panel tembaga Cat5e, Cat6, Cat6A, dan Cat8 semuanya hadir dalam jumlah port standar yang sama, namun dimensi fisiknya berbeda. Panel Cat6A, misalnya, seringkali sedikit lebih tinggi atau lebih dalam daripada panel Cat6 karena diameter kabel yang lebih besar memerlukan radius tekukan yang lebih besar dan konektornya sendiri secara fisik lebih besar. Panel 48-port Cat6A dapat menempati 2U di mana panel 48-port Cat6 dapat dipasang dengan nyaman. Panel patch serat — digunakan untuk pengoperasian backbone, uplink, dan koneksi jarak jauh — mengikuti model kepadatan port yang berbeda. Panel serat dupleks LC biasanya hadir dalam konfigurasi 24 port dalam 1U, sedangkan sistem kaset serat MPO/MTP dapat mengemas 72 atau lebih sambungan serat ke dalam satu panel 1U.

Perluasan Jaringan yang Direncanakan

SEBUAH network patch panel is not something you replace every two years. A properly installed copper cabling infrastructure is expected to last 15 hingga 25 tahun dalam penggunaan komersial normal. Artinya, jumlah pelabuhan yang Anda pilih saat ini harus mengakomodasi pertumbuhan yang tidak dapat Anda prediksi sepenuhnya. Sebuah perusahaan dengan 30 karyawan saat ini mungkin memiliki 60 karyawan dalam waktu lima tahun. Membangun ruang kepala dengan menyesuaikan ukuran hingga tingkat port berikutnya — dari 24 menjadi 48, atau dari 48 menjadi 96 — hampir selalu lebih murah daripada memasang kembali panel tambahan dan memasang kembali kabel di kemudian hari.

Jenis Panel Patch dan Bagaimana Jumlah Port Bervariasi di Seluruhnya

Tidak semua panel patch jaringan dibuat dengan cara yang sama. Desain internal panel memengaruhi jumlah port yang dapat ditampung secara fisik, cara pengelolaan kabel di bagian belakang, dan seberapa mudah panel dapat dikonfigurasi ulang atau diperbaiki.

Memperbaiki Panel Patch Punch-Down

Panel tetap memiliki jack pra-instal yang disambungkan langsung melalui alat 110 pelubang di bagian belakang. Ini adalah jenis yang paling umum dalam instalasi kabel terstruktur dan tersedia dalam semua jumlah port standar — 12, 24, 48, dan 96. Karena jack terintegrasi secara permanen, panel tetap kuat dan hemat biaya untuk instalasi di mana tata letak kabel tidak sering berubah. Mereka tersedia dalam peringkat Cat5e, Cat6, dan Cat6A dan mendukung standar kabel T568A dan T568B.

Panel Patch Keystone

Panel keystone menggunakan desain modular di mana masing-masing sisipan jack keystone dipasang ke dalam bingkai panel kosong. Sasis panel patch keystone 24 port memiliki 24 slot keystone, tetapi Anda hanya mengisi port yang Anda perlukan. Jika Anda memulai dengan 16 tetes aktif, Anda memasang 16 jack dan membiarkan 8 slot sisanya kosong untuk digunakan di masa mendatang. Modularitas ini juga berarti Anda dapat menggabungkan jenis jack — RJ45, coax, fiber, HDMI — dalam panel yang sama. Panel keystone sedikit lebih mahal per portnya dibandingkan panel tetap tetapi menawarkan fleksibilitas yang signifikan dalam lingkungan dinamis.

SEBUAHngled Patch Panels

SEBUAHngled patch panels position the port face at a 45-degree angle toward one side of the rack. This design is particularly useful in high-density environments where patch cables need to exit cleanly toward an adjacent vertical cable manager without creating sharp bends. Angled panels are commonly used in 48-port and 96-port configurations in data centers. The angled design does not change the port count but significantly improves cable management ergonomics when dozens of patch cables are attached simultaneously.

Panel Patch Serat Optik

Panel patch serat menggunakan konektor LC, SC, atau MPO dan mengikuti standar kepadatan yang berbeda dari panel tembaga. Panel patch serat 1U standar dengan konektor dupleks LC biasanya dapat digunakan 24 port , yang sama dengan 24 sambungan serat individu atau 12 sambungan dupleks. Panel serat berbasis kaset MPO berdensitas tinggi dapat dihasilkan 72 hingga 96 koneksi serat dalam satu sasis 1U , menjadikannya solusi tepat untuk infrastruktur tulang punggung di gedung-gedung besar dan pusat data. Panel patch serat adalah perangkat pasif — tidak memerlukan daya — namun memerlukan kehati-hatian yang jauh lebih besar selama pemasangan untuk menghindari kerusakan konektor dan kehilangan penyisipan.

Bagaimana Panel Patch Sesuai dengan Infrastruktur Jaringan Anda Secara Keseluruhan

SEBUAH patch panel does not operate in isolation. It is the central termination point that bridges permanent horizontal cable runs from the work area to the active network equipment in the telecommunications room or data center. Understanding where the patch panel sits in the overall network design clarifies why port count planning is so critical.

Dalam desain perkabelan terstruktur yang khas, kabel horizontal dipasang dari stopkontak di dinding atau kotak lantai di setiap stasiun kerja ke panel patch di lemari IDF (Intermediate Distribution Frame) terdekat. Dari panel patch, kabel patch pendek — biasanya sepanjang 1 hingga 3 kaki — dihubungkan ke port yang sesuai pada sakelar lapisan akses. Setiap port pada panel patch berhubungan dengan satu drop kabel fisik , yang kemudian terhubung ke satu perangkat jaringan di sisi pengguna. Hubungan satu-ke-satu inilah yang membuat perencanaan jumlah port mencerminkan langsung jumlah perangkat Anda.

Panel patch juga berfungsi sebagai lapisan dokumentasi untuk seluruh instalasi kabel horizontal. Ketika port diberi label yang jelas dengan nomor ruangan, nomor meja, atau ID perangkat, pemecahan masalah koneksi yang salah hanya tinggal menelusuri label, bukan menelusuri dinding. Di sinilah jumlah port mempengaruhi efisiensi operasional — panel 24 port yang terisi penuh dengan label yang jelas jauh lebih mudah dikelola dibandingkan panel 48 port yang terlalu empuk dimana separuh port tidak berlabel dan kabel patch kusut.

Praktik Terbaik Pemanfaatan Port untuk Panel Patch Jaringan

Memiliki jumlah port yang tepat pada panel patch itu penting, namun cara Anda menggunakan dan mengelola port tersebut juga sama pentingnya. Para profesional industri mengikuti serangkaian konvensi praktis yang menjaga infrastruktur perkabelan tetap bersih, dapat didokumentasikan, dan dipelihara sepanjang masa pakainya.

• Beri label setiap port di bagian depan dan belakang panel sebelum pemasangan kabel dimulai. Gunakan skema penamaan yang konsisten — misalnya, nomor ruangan diikuti nomor outlet (misalnya, 204-A, 204-B) — sehingga teknisi mana pun dapat melakukan referensi silang panel ke denah lantai tanpa sepengetahuan pemasangan sebelumnya.
• Jangan pernah mengisi panel patch hingga kapasitas 100 persen pada instalasi awal. Cadangan setidaknya 20 persen pelabuhan untuk pergerakan, penambahan, dan perubahan di masa depan. Pada panel 24 port, itu berarti menargetkan tidak lebih dari 19 koneksi aktif pada hari pertama.
• Gunakan kabel patch berkode warna untuk mengelompokkan jenis lalu lintas secara visual. Konvensi umum berwarna biru untuk data, abu-abu untuk VoIP, kuning untuk lalu lintas manajemen, dan merah untuk koneksi infrastruktur penting. Kode warna ini hanya berfungsi jika didokumentasikan dan diterapkan secara konsisten.
• Pasang pengelola kabel horizontal 1U di atas atau di bawah setiap baris panel. Hal ini membuat kabel patch tetap teratur, mencegah ketegangan berlebihan pada konektor RJ45, dan memungkinkan untuk memindahkan atau mengganti kabel patch tanpa mengganggu sambungan yang berdekatan.
• Dokumentasikan setiap port dalam database manajemen kabel atau spreadsheet segera setelah instalasi. Dokumentasi tingkat port menjadi satu-satunya alat paling berharga bagi tim TI mana pun yang mengelola infrastruktur bertahun-tahun setelah penginstal asli dipindahkan.
• Gunakan kabel patch yang tidak lebih panjang dari yang diperlukan. Panjang kabel yang berlebih menyebabkan kelonggaran yang menggumpal dan menghalangi aliran udara di rak. Untuk koneksi antara panel patch dan saklar di rak yang sama, kabel patch 1 kaki atau 2 kaki hampir selalu cukup.

Menghitung Jumlah Port Panel Patch yang Tepat untuk Penerapan Anda

Ada metode mudah untuk mengukur instalasi panel patch dengan benar. Hal ini dimulai dengan penghitungan fisik dan diakhiri dengan model alokasi pelabuhan yang memperhitungkan kebutuhan saat ini dan pertumbuhan jangka pendek.

1. Hitung semua rangkaian kabel yang aktif berakhir di lemari. Termasuk stasiun kerja, telepon, AP, kamera, printer, dan perangkat khusus lainnya.
2. SEBUAHdd infrastructure ports untuk uplink, patch koneksi antara IDF dan MDF, dan port manajemen apa pun yang ingin Anda sambungkan melalui panel, bukan langsung ke switch.
3. SEBUAHpply a 20 percent growth buffer ke total gabungan. Jika Anda memiliki 40 drop aktif dan 4 port infrastruktur, jumlah kerja Anda adalah 44, ditambah 20 persen = dibutuhkan sekitar 53 port.
4. Bulatkan ke ukuran panel standar berikutnya . Pada contoh di atas, 53 port dibulatkan menjadi dua panel 48 port (total 96 port), memberi Anda ruang kepala yang luas. Sebagai alternatif, jika anggaran dan ruang terbatas, satu panel 48 port ditambah satu panel 12 port memberi Anda 60 port di ruang rak 3U — solusi yang masuk akal dan lebih ekonomis.
5. Konfirmasikan ketersediaan ruang rak dengan menjumlahkan persyaratan U untuk setiap komponen — sakelar, router, panel patch, pengelola kabel, unit UPS — dan memverifikasi kesesuaiannya dengan tinggi total rak.

Perhitungan lima langkah ini membutuhkan waktu kurang dari 30 menit pada instalasi baru dan menghemat waktu berjam-jam untuk pemecahan masalah reaktif dan pemasangan kabel ulang di kemudian hari. Hal ini juga menjadi dasar dokumen spesifikasi perkabelan yang dapat ditawar oleh kontraktor dan dapat dijadikan acuan oleh tim TI Anda ketika infrastruktur diwariskan atau diserahkan.

Kesalahan Umum Saat Memilih Jumlah Port Panel Patch

Bahkan perencana jaringan berpengalaman pun membuat kesalahan ukuran saat menentukan panel patch. Kesalahan-kesalahan ini perlu dipahami karena hampir selalu dapat dihindari dengan sedikit perencanaan awal.

Jumlah Port yang Kurang Ditentukan untuk Menghemat Biaya

SEBUAH 24-port panel costs roughly $30 to $80 depending on the category rating. A 48-port panel costs $60 to $150. The price difference is small in absolute terms, but the cost of re-cabling a closet that was under-specified — pulling new cable, purchasing additional panels and cable managers, paying a technician for a full day of work — can easily reach $1,000 to $5,000 or more for a single IDF. Memilih panel yang lebih kecil untuk menghemat $40 di muka adalah ekonomi yang salah di hampir setiap skenario penerapan komersial.

Menentukan Secara Berlebihan Tanpa Mempertimbangkan Ruang Rak

Langsung ke panel 96-port ketika Anda hanya memiliki 30 tetes juga sama bermasalahnya. Panel 96 port yang berpenduduk separuh akan menyia-nyiakan ruang rak, biaya lebih dari yang diperlukan, dan menciptakan tata letak yang membingungkan di mana port aktif tersebar di area permukaan yang luas. Lebih penting lagi, panel besar memerlukan pengelola kabel yang lebih besar dan lebih banyak kabel patch, yang semuanya menggunakan unit rak yang dapat dialokasikan ke peralatan aktif.

Mengabaikan Kompatibilitas Kategori Kabel

Memasang panel patch Cat6 pada kabel horizontal Cat6A akan menurunkan kinerja seluruh saluran. Panel tambalan adalah bagian dari tautan permanen dan harus memiliki peringkat setidaknya pada kategori yang sama dengan kabel yang diakhirinya. Demikian pula, menggunakan panel patch Cat5e dengan kabel Cat6 meniadakan peningkatan crosstalk dan bandwidth yang disediakan kabel Cat6. SEBUAHlways match the patch panel category to the cable category dan verifikasi bahwa saluran lengkap — panel, kabel patch, jack, dan kabel horizontal — telah diuji dan disertifikasi bersama setelah pemasangan.

Lupa Memperhitungkan Port Uplink dan Backbone

Banyak perencana hanya menghitung jatuhnya kabel horizontal yang menghadap pengguna dan lupa bahwa kabel uplink antara IDF dan MDF juga berakhir di panel tempel. Di gedung dengan tiga lantai dan MDF pusat, setiap IDF memerlukan setidaknya dua atau empat port uplink untuk tulang punggung serat atau uplink tembaga ke saklar inti. Port-port ini menggunakan ruang panel sama seperti koneksi lainnya dan harus disertakan dalam penghitungan jumlah port sejak awal.

Port Panel Patch Penting dalam Skenario Penerapan Tertentu

Penerapan di dunia nyata sangat bervariasi dalam skala dan kompleksitas. Melihat skenario tertentu membantu menerjemahkan prinsip penghitungan port abstrak menjadi keputusan nyata.

Kantor Kecil dengan 15 Karyawan

SEBUAH single-floor office with 15 workstations typically generates 30 to 40 cable drops when you account for dual drops per desk (one for data, one for VoIP), two to three wireless access points, a network printer, and a couple of spare drops in conference rooms. A single Panel tambalan 48 port menangani ini dengan nyaman dengan 8 hingga 18 port sebagai cadangan. Pengaturan ini cocok dengan kabinet dinding 12U bersama dengan saklar 48 port dan UPS kecil.

Kantor Perusahaan Multi Lantai dengan 200 Karyawan

SEBUAH 200-person office spread across four floors will typically have one IDF per floor and a central MDF. Each IDF serves 50 employees with approximately 100 to 130 cable drops per floor, requiring dua hingga tiga panel 48-port per IDF, atau sebagai alternatif gabungan panel 48-port dan 24-port tergantung pada jumlah penurunan yang tepat. MDF mengumpulkan uplink tulang punggung dari keempat IDF dan menjadi tuan rumah bagi infrastruktur saklar inti, yang biasanya memerlukan panel patch tambahan untuk kabel uplink saja.

Kabinet Pusat Data Colocation

Di pusat data kolokasi, satu kabinet 42U dapat menampung 10 hingga 20 server, masing-masing dengan 2 hingga 4 antarmuka jaringan. Itu berarti 20 hingga 80 port jaringan aktif dalam satu rak. Kepadatan tinggi Panel patch 96-port pada 2U adalah solusi yang lebih disukai di sini, sering kali digunakan bersama dengan sakelar rak atas dan kaset serat MPO untuk uplink. Tujuannya adalah untuk mengakhiri koneksi sebanyak mungkin dalam jumlah unit rak yang paling sedikit, sehingga memberikan lebih banyak ruang untuk peralatan yang menghasilkan pendapatan.

Gedung Sekolah atau Universitas

Fasilitas pendidikan menghadirkan tantangan pemasangan kabel yang unik karena menggabungkan ruang kelas dengan kepadatan tinggi dengan pola hunian yang bervariasi. Ruang kelas sekolah menengah pada umumnya mungkin memiliki 35 posisi siswa ditambah stasiun guru, proyektor, dan satu atau dua titik akses — 10 hingga 15 kabel jatuh per ruangan. Sebuah gedung dengan 20 ruang kelas menghasilkan 200 hingga 300 tetes yang perlu didistribusikan ke beberapa IDF. Panel 48-port adalah pekerja keras di lingkungan ini, dengan jumlah pastinya ditentukan oleh berapa banyak tetes yang dikumpulkan di setiap lemari.
