Apakah Saya Membutuhkan Switch Jika Saya Memiliki Panel Patch?

Jawaban Singkat: Ya, SEBUSEBUAHHnda Masih Membutuhkan Switch

Panel patch dan switch jaringan tidak dapat dipertukarkan — keduanya memiliki tujuan yang sangat berbeda, dan Anda memerlukan keduanya agar jaringan kabel dapat berfungsi. SEBUAH panel patch jaringan adalah perangkat pasif: perangkat ini mengatur dan mengakhiri rangkaian kabel dari sekitar rumah atau bangunan Anda ke satu lokasi pusat. Itu tidak merutekan lalu lintas, menetapkan alamat IP, atau menyediakan fungsionalitas jaringan aktif apa pun. Switch, di sisi lain, adalah perangkat aktif yang benar-benar memindahkan data antar perangkat yang terhubung.

Bayangkan panel patch seperti switchboard operator telepon dari film lama - panel ini menyimpan semua sambungan dengan rapi di satu tempat, namun tidak terjadi apa-apa sampai seseorang (saklar) benar-benar menyambungkan panggilan. Tanpa saklar di bagian hilir, panel patch Anda hanyalah pengatur kabel yang mahal. Perangkat yang dicolokkan ke port pada panel patch tidak akan memiliki konektivitas jaringan sama sekali.

Pengaturan standar di hampir setiap instalasi kabel terlihat seperti ini: pemasangan kabel terstruktur dimulai dari stopkontak di seluruh gedung kembali ke rak atau lemari pusat, di mana setiap kabel berakhir di bagian belakang panel patch. Kabel patch pendek di bagian depan panel kemudian menghubungkan masing-masing port ke port yang sesuai pada switch jaringan. Sakelar menyatukan semuanya dan menghubungkan upstream ke router atau gateway ISP Anda.

Apa yang Sebenarnya Dilakukan Panel Patch

A panel patch jaringan adalah titik terminasi — tidak lebih, tidak kurang. Dalam praktiknya, pemasang memasukkan masing-masing konduktor dari setiap kabel Cat5e, Cat6, atau Cat6A ke bagian belakang panel menggunakan alat pelubang. Hal ini menciptakan koneksi permanen dan solid antara setiap kabel panjang dan port panel. Bagian depan panel terdapat jack RJ45, yang menerima kabel patch standar.

Nilai panel patch hampir seluruhnya berkaitan dengan organisasi dan fleksibilitas. Tanpanya, Anda akan memiliki lusinan kabel yang menjuntai di rak atau lemari peralatan Anda, masing-masing harus cukup panjang untuk menjangkau langsung ke sakelar Anda. Setiap kali Anda ingin menetapkan ulang ruangan mana yang terhubung ke VLAN atau port switch mana, Anda akan memindahkan kabel permanen yang besar dan kaku. Dengan panel patch, jalur permanen tetap di tempatnya, dan Anda cukup menukar kabel patch pendek dan fleksibel di bagian depan.

Tidak ada amplifikasi sinyal, tidak ada pemrosesan data, dan tidak ada kecerdasan di dalam panel patch pasif. Secara elektrik, ini pada dasarnya hanyalah sekumpulan konektor. Sinyal yang masuk ke port 12 di belakang keluar dari port 12 di depan, sama sekali tidak berubah. Inilah sebabnya mengapa panel patch terkadang disebut panel "bodoh" — dan itu juga mengapa panel tersebut sangat andal. Hampir tidak ada yang gagal.

Jenis Panel Patch Umum

• Panel tambalan Cat5e: Mendukung hingga 1 Gbps, cocok untuk instalasi lama atau bangunan beranggaran rendah yang tidak memerlukan 10G.
• Panel tambalan Cat6: Mendukung 1 Gbps dengan andal pada panjang penuh dan hingga 10 Gbps pada jarak pendek (hingga sekitar 55 meter). Pilihan paling umum saat ini.
• Panel tambalan Cat6A: Mendukung 10 Gbps pada lari 100 meter penuh. Lebih besar, lebih mahal, dan digunakan di lingkungan komersial atau pengaturan rumah yang tahan masa depan.
• Panel tambalan keystone: Gunakan jack keystone yang dapat dilepas, sehingga menawarkan fleksibilitas untuk menggabungkan berbagai jenis atau standar kabel dalam satu panel.
• Panel patch feed-through: Memiliki skrup betina-ke-betina di kedua sisi, berguna saat Anda perlu menyambungkan dua kabel secara bersamaan tanpa sakelar.

Panel patch standar dipasang di rak peralatan berukuran 19 inci dan menggunakan 1U ruang rak per 24 port, menjadikannya sangat hemat ruang. Panel 48-port dalam 2U dapat mengakhiri rangkaian kabel dari 48 ruangan atau lokasi.

Apa Sebenarnya Fungsi Switch Jaringan

Switch jaringan adalah perangkat Layer 2 (dan terkadang Layer 3) aktif yang meneruskan frame Ethernet antar perangkat yang terhubung berdasarkan alamat MAC. Ketika perangkat yang dicolokkan ke port 4 pada switch ingin berkomunikasi dengan perangkat pada port 17, switch membaca alamat MAC tujuan dalam frame Ethernet, mencarinya di tabel alamat MAC, dan mengirimkan frame hanya ke port 17 — tidak ke semua port. Ini pada dasarnya berbeda dari hub lama, yang akan menyiarkan setiap paket ke setiap port.

Sakelar terkelola modern melakukan lebih banyak hal: mendukung VLAN untuk segmentasi jaringan, pengaturan Kualitas Layanan (QoS) yang memprioritaskan lalu lintas yang sensitif terhadap waktu seperti VoIP atau panggilan video, pencerminan port untuk pemantauan jaringan, agregasi tautan (LACP) untuk menggabungkan beberapa port ke dalam satu koneksi bandwidth yang lebih tinggi, dan statistik lalu lintas per port yang terperinci. Sakelar yang tidak dikelola hanya meneruskan lalu lintas secara otomatis tanpa antarmuka konfigurasi, yang cocok untuk jaringan rumah kecil.

Untuk sebagian besar pengaturan rumah dan kantor kecil, sebuah saklar gigabit yang tidak dikelola dengan 8 atau 16 port biaya antara $20 dan $60 dan menyediakan semua yang dibutuhkan. Switch terkelola dengan 24 port berharga sekitar $150–$200 untuk model tingkat pemula dan ditingkatkan secara signifikan untuk perangkat keras tingkat perusahaan dengan uplink 10G.

Bagaimana Panel Patch dan Switch Bekerja Sama

Memahami hubungan antara panel patch dan switch adalah kunci untuk merencanakan instalasi kabel terstruktur. Kedua perangkat ini hampir selalu digunakan berdampingan di rak yang sama, terhubung satu sama lain melalui kabel patch pendek. Berikut jalur data lengkap dari perangkat di ruangan menuju internet:

1. Sebuah komputer dihubungkan ke pelat dinding di sebuah ruangan menggunakan kabel patch pendek.
2. Pelat dinding terhubung ke rangkaian kabel terstruktur panjang (biasanya Cat6) yang berjalan melalui dinding dan langit-langit kembali ke lemari atau rak jaringan.
3. Kabel tersebut berakhir di bagian belakang panel patch pada port bernomor tertentu.
4. Kabel patch pendek di bagian depan panel menghubungkan port tersebut ke port bernomor di sakelar.
5. Switch memproses lalu lintas dan menghubungkan upstream ke router melalui kabel lain.
6. Router mengelola akses internet dan terhubung ke modem ISP atau ONT.

Panel patch adalah langkah 3–4 di jalur tersebut. Lepaskan kabel tersebut dan kabel tetap berfungsi — Anda tinggal mencolokkannya langsung ke sakelar — namun Anda kehilangan semua manfaat organisasi. Hal ini sebenarnya umum terjadi pada instalasi yang lebih kecil: jika Anda hanya memiliki 4–6 kabel, banyak orang melewatkan panel patch sepenuhnya dan menghentikan setiap kabel yang dijalankan secara langsung dengan konektor RJ45 yang dihubungkan langsung ke sakelar. Imbalannya adalah penugasan ulang atau pemecahan masalah koneksi menjadi lebih berantakan seiring bertambahnya jumlah proses.

Saat Melewatkan Panel Patch Masuk Akal

Ada beberapa skenario yang sah di mana Anda dapat melupakan panel patch sepenuhnya:

• Anda memiliki kurang dari 6 jalur kabel dan tidak mengantisipasi perluasan.
• Kabel yang berjalan tidak perlu dipindahkan ke port switch atau VLAN yang berbeda.
• Anggaran Anda terbatas dan menginginkan pengaturan yang paling sederhana.
• Instalasi ini bersifat sementara atau akan dikonfigurasi ulang secara signifikan dalam waktu dekat.

Namun, bahkan dalam pengaturan kecil, banyak penginstal merekomendasikan panel patch karena perbedaan biayanya minimal — panel patch Cat6 12-port dasar berharga sekitar $15–$25 — dan ini sangat menyederhanakan perubahan di masa mendatang. Menukar kabel patch membutuhkan waktu 10 detik; mengakhiri atau merutekan ulang rangkaian kabel permanen membutuhkan waktu yang jauh lebih lama.

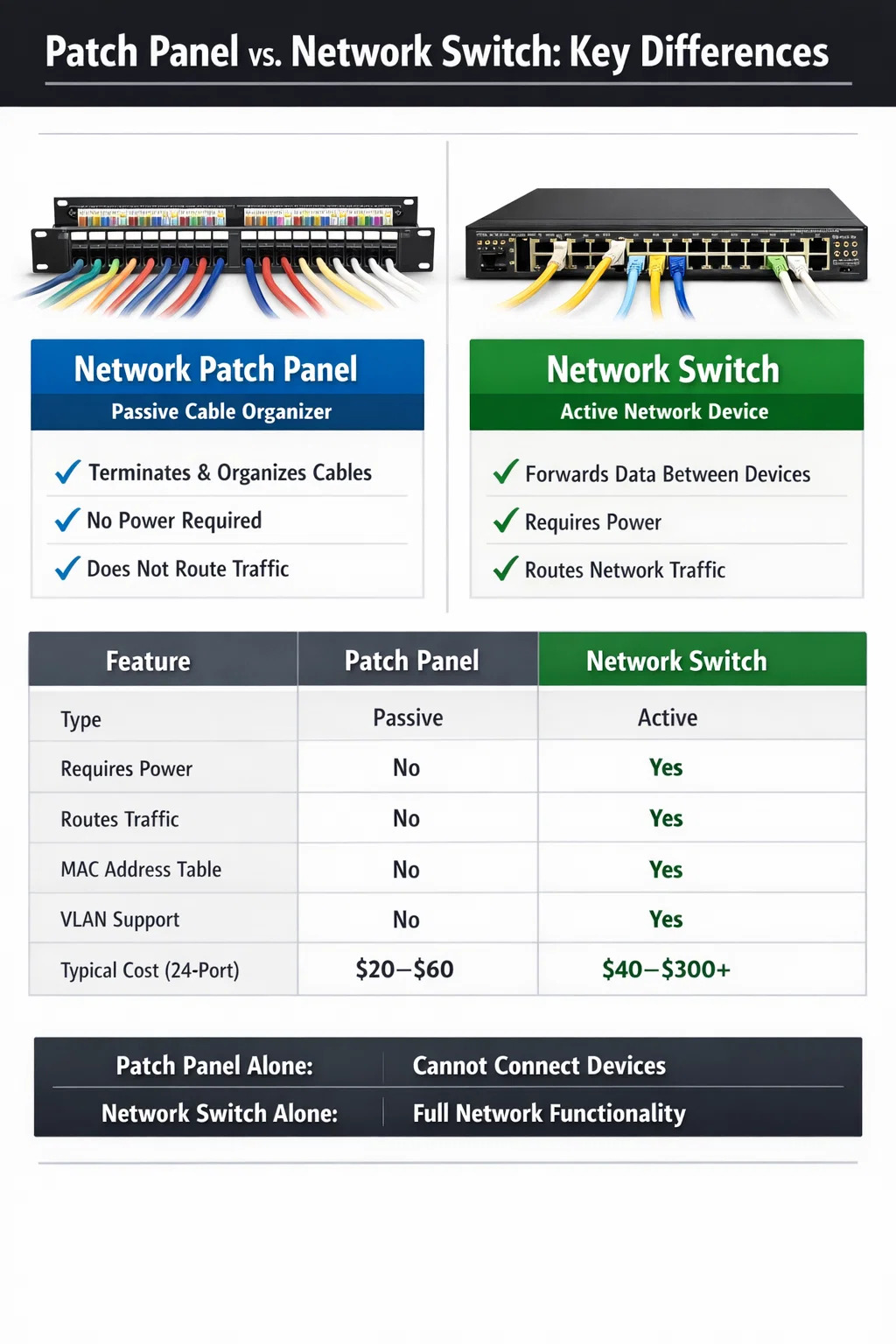

Panel Patch vs Switch: Perbandingan Berdampingan

Tabel di bawah ini merangkum perbedaan utama antara kedua perangkat ini untuk memperjelas mengapa keduanya tidak cukup untuk jaringan kabel yang lengkap:

Perhatikan baris terakhir: switch dapat berfungsi tanpa panel patch, namun panel patch tidak dapat menyediakan fungsi jaringan apa pun tanpa switch. Hal ini menegaskan bahwa jika Anda harus memilih salah satu saja, saklar adalah perangkat yang tidak dapat dinegosiasikan.

Apakah Anda Membutuhkan Keduanya untuk Jaringan Rumah?

Untuk jaringan rumah dengan pemasangan kabel terstruktur — artinya kabel dipasang ke stopkontak di beberapa ruangan — jawaban praktisnya adalah: ya, Anda mendapat banyak manfaat dari memiliki keduanya . Namun panel patch bersifat opsional dari sudut pandang fungsional, sedangkan peralihan bersifat wajib.

Berikut skenario realistisnya: Anda telah memasang kabel Cat6 ke enam ruangan di rumah Anda. Anda memiliki ruang tamu, kantor rumah, kamar tidur, dua kamar cadangan, dan garasi. Setiap kabel berakhir di lemari utilitas tempat peralatan ISP Anda berada. Pilihan Anda adalah:

Opsi A: Sakelar Panel Patch

Keenam kabel tersebut masuk ke bagian belakang panel patch 12 port. Enam kabel patch pendek di bagian depan menghubungkan setiap port panel ke sakelar. Switch terhubung ke router. Total biaya tambahan untuk pengaturan switch-only: kira-kira $20–$30 untuk panel patch 12-port dasar. Keuntungan: lemari Anda tertata, kabel diberi label, dan menetapkan ulang koneksi ruangan mana pun ke port switch atau VLAN yang berbeda membutuhkan waktu beberapa detik.

Opsi B: Langsung ke Switch (Tanpa Panel Patch)

Setiap rangkaian kabel mendapat konektor RJ45 yang dikerutkan di ujungnya dan dihubungkan langsung ke sakelar. Ini berfungsi dengan baik dan menghemat $20–$30. Kelemahannya adalah setiap kabel harus cukup panjang untuk mencapai saklar secara langsung dan tidak ada lapisan penugasan ulang yang fleksibel — memindahkan sambungan berarti mencabut secara fisik dan merutekan ulang kabel permanen yang kaku.

Untuk enam kali lari atau kurang di lingkungan rumah, Opsi B cukup baik. Untuk 12 proses berjalan atau lebih, atau instalasi apa pun yang mungkin bertambah, a panel patch jaringan sangat bernilai investasi kecil.

Kasus Khusus: Panel Patch Dengan Switching Bawaan

Ada produk di pasaran yang menggabungkan fungsionalitas panel patch dengan peralihan — terkadang disebut "panel patch pintar" atau "panel patch cerdas". Ini adalah produk khusus yang ditujukan terutama pada pusat data yang perlu melacak konektivitas lapisan fisik secara otomatis. Mereka menggunakan sensor dan perangkat lunak untuk mencatat kabel patch mana yang terhubung ke port mana, membantu dokumentasi dan audit di lingkungan besar dengan ribuan koneksi.

Namun, bahkan panel patch cerdas bukanlah switch jaringan. Mereka masih memerlukan saklar hilir untuk menyediakan konektivitas jaringan yang sebenarnya. Mereka adalah lapisan manajemen tambahan, bukan pengganti perangkat keras peralihan. Harga untuk sistem ini mulai dari ratusan dolar per panel dan berkembang pesat — sistem ini tidak relevan untuk penerapan di rumah atau kantor kecil.

Ada juga panel injektor PoE (Power over Ethernet) yang dapat menambahkan kemampuan PoE ke sakelar non-PoE, namun sekali lagi, panel ini berfungsi bersama dengan sakelar, bukan satu sakelar. Bagi kebanyakan orang yang membaca ini, panel patch pasif standar yang dipasangkan dengan saklar standar adalah pendekatan yang tepat.

Bagaimana Mengukur Ukuran Panel Switch dan Patch Anda dengan Benar

Salah satu kesalahan paling umum dalam instalasi rumah dan kantor kecil adalah membeli perangkat keras yang terlalu kecil untuk kebutuhan masa depan. Menambahkan panel patch kedua atau switch di kemudian hari akan menimbulkan kompleksitas dan biaya tambahan. Berikut adalah pedoman ukuran praktis:

Ukuran Panel Patch

• Hitung pengoperasian kabel Anda saat ini, lalu tambahkan setidaknya 25–50% untuk perluasan di masa mendatang. Jika Anda memiliki 16 proses sekarang, belilah panel 24 port.
• Panel patch residensial standar hadir dalam konfigurasi 12, 24, dan 48 port. Port 24 adalah yang paling serbaguna untuk penggunaan di rumah dan kantor kecil.
• Pastikan kategori panel (Cat5e, Cat6, Cat6A) cocok atau melebihi kategori kabel Anda. Mencampur kabel Cat6A dengan panel patch Cat5e membatasi kecepatan Anda pada kinerja Cat5e.

Ganti Ukuran

• Hitung port panel patch Anda ditambah perangkat tambahan apa pun yang akan terhubung langsung ke switch (NAS, server, WAP). Tambahkan 2–4 port overhead.
• Jika Anda berencana memberi daya pada titik akses atau kamera IP secara langsung melalui Ethernet, pilih sakelar PoE. PoE standar menyediakan hingga 15,4W per port; PoE menyediakan hingga 30W. Sebagian besar titik akses WiFi 6 modern memerlukan PoE atau lebih tinggi.
• Untuk penggunaan di rumah, saklar gigabit yang tidak dikelola biasanya sudah cukup. Jika Anda menginginkan VLAN — misalnya, memisahkan perangkat IoT dari jaringan utama — Anda memerlukan sakelar terkelola.
• Pertimbangkan port uplink SFP jika Anda menginginkan koneksi 10G ke NAS atau server di masa mendatang, meskipun Anda tidak memerlukannya saat ini.

Rak rumah yang terencana dengan baik untuk rumah berukuran sedang mungkin mencakup a Panel patch Cat6 24-port, switch terkelola gigabit 24-port, dan router , semuanya dipasang di rak pemasangan di dinding 6U atau 9U. Total biaya peralatan untuk pengaturan semacam ini berkisar $200–$400 tergantung pada pilihan merek dan apakah PoE diperlukan.

Pelabelan dan Dokumentasi: Langkah yang Dilewati Kebanyakan Orang

Memiliki panel patch dan switch hanya akan terbayar sepenuhnya jika Anda memberi label keduanya dengan benar. Situasi yang paling membuat frustrasi dalam jaringan kabel mana pun adalah berdiri di depan rak yang penuh dengan kabel patch tanpa mengetahui port mana yang terhubung ke ruangan mana. Penguji kabel dengan generator nada memecahkan masalah ini jika itu terjadi, namun pelabelan yang baik mencegahnya sepenuhnya.

Praktik terbaiknya adalah menetapkan nomor atau kode pada setiap kabel sebelum Anda menginstalnya. Misalnya, beri label setiap kabel di kedua ujungnya — di stopkontak dan di panel patch — dengan pengenal yang sama: "LR-1" untuk port 1 ruang tamu, "OFF-1" untuk port kantor 1, dan seterusnya. Tandai port panel patch yang sesuai dengan label yang sama menggunakan pembuat label atau sisipan port tercetak. Kemudian dokumentasikan pemetaan antara port panel patch dan port switch dalam spreadsheet sederhana atau diagram jaringan.

Ini memerlukan waktu tambahan 30–60 menit selama instalasi dan menghemat banyak waktu dalam pemecahan masalah nanti. Panel patch yang tidak berlabel dengan 24 port dan campuran kabel patch abu-abu yang tampak identik hampir mustahil untuk dikelola secara efisien , terutama jika nanti ada orang lain yang harus bekerja di jaringan tersebut.

Kesalahan Umum Saat Menggunakan Panel Patch dan Switch Bersama

Bahkan pemasang berpengalaman pun mengalami masalah yang bisa dihindari. Berikut kesalahan yang paling sering terjadi:

• Menggunakan kabel patch berkualitas buruk: Kabel permanen yang panjang biasanya berkualitas tinggi, namun orang sering menggunakan kabel patch murah antara panel dan sakelar. Kabel patch yang buruk menyebabkan masalah konektivitas intermiten yang sulit didiagnosis. Gunakan kabel yang diberi peringkat setidaknya untuk kategori yang sama dengan kabel terstruktur Anda.
• Teknik pukulan yang salah: Setiap konduktor harus dipasang pada posisi yang benar sesuai dengan standar pengkabelan T568A atau T568B — dan kedua ujung setiap rangkaian kabel harus menggunakan standar yang sama. Pencampuran T568A pada stopkontak dan T568B pada panel patch menghasilkan pasangan silang dan tidak ada tautan.
• Melebihi batas saluran 100 meter: Total panjang saluran — kabel permanen ditambah kabel patch di kedua ujungnya — tidak boleh melebihi 100 meter untuk Cat5e dan Cat6. Kabel patch di stopkontak dan di rak dihitung dalam total ini. Jaga agar kabel patch tetap pendek (0,5–1 meter di setiap ujungnya) untuk menghemat anggaran 100 meter untuk penggunaan permanen.
• Membeli kategori panel patch yang salah: Seperti disebutkan sebelumnya, panel patch harus sesuai dengan kategori kabel Anda. Memasang panel Cat5e pada pengoperasian Cat6A adalah kesalahan umum dan mahal yang membatasi kinerja Anda secara permanen.
• Tidak ada manajemen kabel: Tanpa pengelola kabel horizontal antara panel patch dan sakelar, kabel patch akan terkulai dan kusut menjadi berantakan dan tidak dapat dikelola dalam beberapa bulan. Panel manajemen kabel 1U di antara setiap peralatan berharga sekitar $10–$15 dan sangat berharga.
• Tidak pengujian berjalan setelah penghentian: Selalu gunakan penguji kabel dasar setiap kali dijalankan setelah pelubangan, sebelum menutup dinding atau menarik kabel baru. Pengujian setiap pengoperasian memakan waktu sekitar 30 detik dan segera menunjukkan adanya kesalahan kabel, pasangan terbuka, atau korsleting.

Ringkasan: Cara Berpikir yang Benar Tentang Panel Patch dan Sakelar

A panel patch jaringan adalah alat organisasi untuk pemasangan kabel terstruktur. Ini sepenuhnya pasif, tidak memerlukan daya, dan tidak menyediakan fungsionalitas jaringan dengan sendirinya. Sakelar jaringan adalah otak aktif dari jaringan kabel Anda — tanpanya, tidak ada yang berkomunikasi. Anda memerlukan saklar terlepas dari apakah Anda menggunakan panel patch.

Panel patch bersifat opsional dalam artian Anda dapat menjalankan kabel langsung ke sakelar dan melewati panel sepenuhnya. Namun untuk instalasi apa pun dengan lebih dari beberapa rangkaian kabel, panel patch membayar sendiri dalam hal pengorganisasian, fleksibilitas, dan penghematan waktu. Panel patch Cat6 24-port berharga kurang dari $40 dan membuat pengelolaan sistem pengkabelan terstruktur jauh lebih mudah di tahun-tahun mendatang.

Jika Anda merencanakan instalasi baru, belilah keduanya. Cocokkan dengan kategori kabel yang sama, beri label semuanya dengan jelas, gunakan kabel patch berkualitas di antara kabel-kabel tersebut, dan Anda akan memiliki infrastruktur jaringan kabel yang dapat melayani rumah atau kantor Anda dengan andal selama satu dekade atau lebih dengan perawatan minimal.
