Kabel Apa yang Terbaik untuk Panel Patch? Panduan Lengkap

Jawaban Singkat: Kucing6 Adalah Kabel Yang Paling Banyak Dipilih untuk Panel Patch

Ketika tiba saatnya panel patch jaringan , Kabel unshielded twisted pair (UTP) Cat6 adalah pilihan yang paling umum direkomendasikan dan digunakan secara luas untuk sebagian besar lingkungan bisnis dan jaringan rumah. Ini mencapai keseimbangan yang tepat antara kinerja, biaya, dan ketahanan di masa depan. Meskipun demikian, kabel terbaik untuk pengaturan panel patch spesifik Anda bergantung pada persyaratan kecepatan, panjang kabel, kondisi interferensi, dan anggaran. kucing5e tetap dapat digunakan untuk jaringan gigabit dengan anggaran terbatas, sementara Cat6A cocok untuk instalasi 10GbE atau pusat data dengan kepadatan tinggi.

Panduan ini menjelaskan setiap jenis kabel utama yang digunakan dengan panel patch, menjelaskan perbedaan teknis yang sebenarnya penting dalam penerapan nyata, dan membantu Anda membuat keputusan yang percaya diri dan tepat tanpa membuatnya terlalu rumit.

Memahami Bagaimana Pilihan Kabel Mempengaruhi Kinerja Panel Patch Jaringan Anda

Panel patch jaringan adalah perangkat keras pasif — panel ini tidak memperkuat atau meregenerasi sinyal. Setiap koneksi yang Anda buat melaluinya hanya akan sebaik kabel di kedua sisinya. Kabel yang Anda masukkan ke bagian belakang panel patch dan kabel patch yang Anda colokkan ke bagian depan, keduanya berkontribusi terhadap kualitas sinyal, latensi, dan throughput maksimum.

Sifat kelistrikan utama yang bervariasi berdasarkan kategori kabel meliputi:

• Atenuasi — kehilangan sinyal karena jarak. Kabel kategori yang lebih tinggi mempertahankan sinyal yang lebih kuat dalam jangka waktu yang lebih lama.
• Crosstalk (BERIKUTNYA dan FEXT) — interferensi antara pasangan kabel yang berdekatan. Cat6 dan Cat6A menggunakan putaran yang lebih rapat dan pemisah fisik untuk mengurangi hal ini secara signifikan.
• Bandwidth — diukur dalam MHz, ini menentukan berapa banyak data yang dapat dibawa oleh kabel. Cat5e menangani 100MHz, Cat6 menangani 250MHz, dan Cat6A mencapai 500MHz.
• Kembalikan kerugian — energi sinyal yang dipantulkan yang dapat menurunkan kinerja pada kecepatan tinggi.

Karena panel patch memperkenalkan titik koneksi tambahan — terminasi punch-down di bagian belakang dan port RJ45 di depan — menggunakan kategori kabel yang cocok atau melebihi kategori nilai panel Anda sangatlah penting. Mencampur panel patch Cat6A dengan proses horizontal Cat5e, misalnya, akan segera membatasi sistem Anda pada kinerja Cat5e, apa pun peringkat panel itu sendiri.

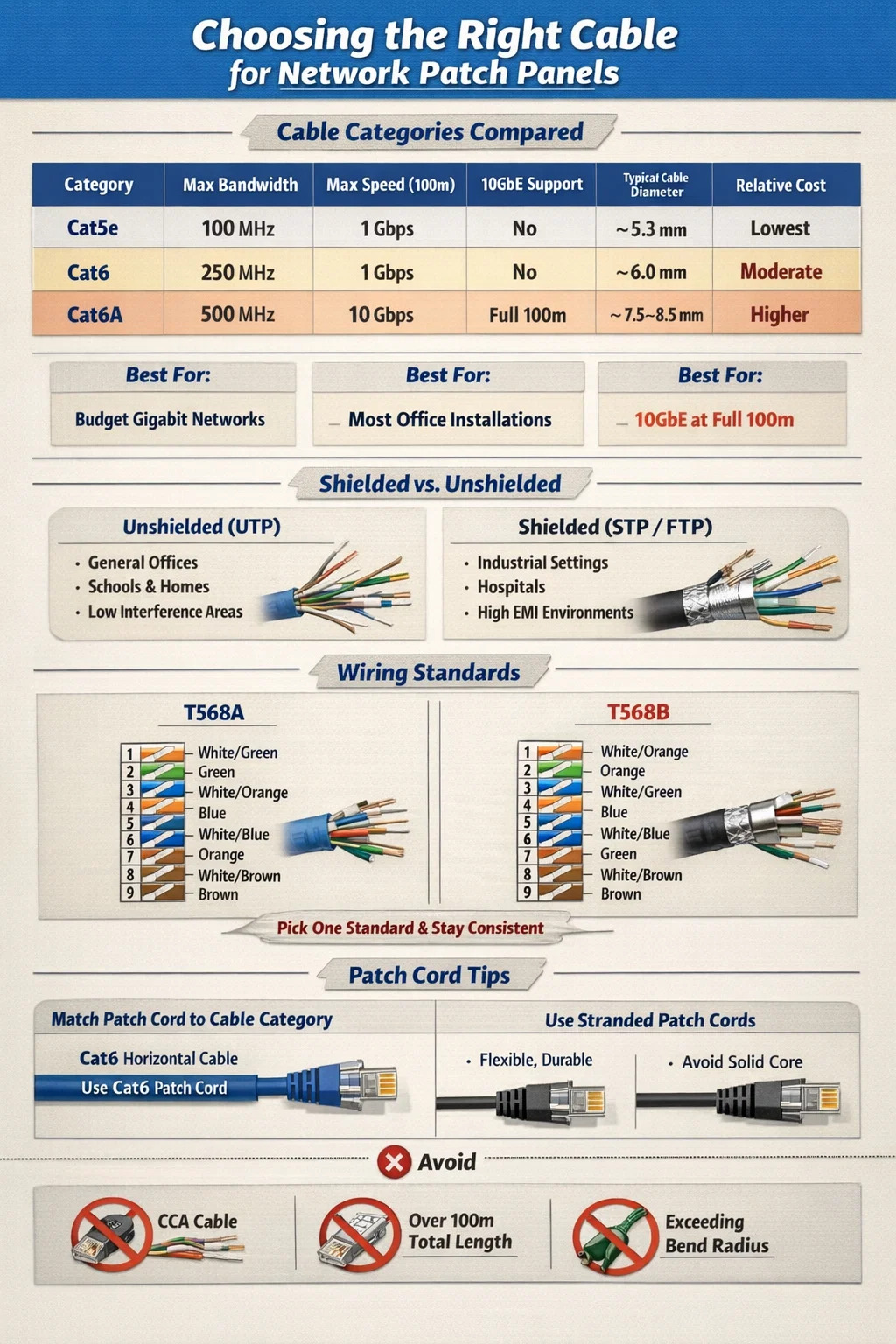

Kategori Kabel Dibandingkan: Cat5e vs Cat6 vs Cat6A untuk Penggunaan Panel Patch

Tiga kategori yang paling sering Anda temui dalam lingkungan pemasangan kabel terstruktur adalah Cat5e, Cat6, dan Cat6A. Inilah cara mereka dibandingkan satu sama lain dalam perbandingan langsung:

Cat5e: Masih Relevan untuk Jaringan Gigabit Anggaran

Cat5e (Kategori 5 yang ditingkatkan) adalah standar kabel terstruktur yang dominan selama tahun 2000an dan masih aktif digunakan hingga saat ini. Ini mendukung gigabit Ethernet (1000BASE-T) pada lari 100 meter penuh dan biaya per kaki jauh lebih murah dibandingkan Cat6 atau Cat6A. Untuk melakukan retrofit bangunan tua atau menyambungkan titik akhir dengan permintaan rendah seperti telepon VoIP, kamera keamanan, atau stasiun kerja dasar, Cat5e yang dipasangkan dengan panel patch berperingkat Cat5e sudah cukup memadai.

Keterbatasan ini merupakan bukti masa depan. Cat5e tidak dapat mendukung 10 Gigabit Ethernet secara andal, dan kinerja crosstalknya lebih rendah dari Cat6. Jika Anda memasang kabel baru dan berharap untuk meningkatkan infrastruktur jaringan Anda dalam lima hingga sepuluh tahun ke depan, mengeluarkan sedikit biaya tambahan untuk Cat6 lebih masuk akal.

Cat6: Titik Terbaik untuk Sebagian Besar Pemasangan Panel Patch

Cat6 adalah kabel yang paling umum ditentukan untuk proyek pemasangan kabel terstruktur baru yang melibatkan panel patch jaringan. Bandwidth 250 MHz menggandakan kapasitas Cat5e, kinerja crosstalk secara signifikan lebih baik karena putaran pasangan yang lebih ketat dan spline plastik internal (pemisah) yang ditemukan di banyak konstruksi Cat6, dan mendukung kecepatan 10 Gbps pada jarak yang lebih pendek hingga 55 meter.

Untuk lingkungan kantor pada umumnya dengan lintasan horizontal rata-rata 20–40 meter, Cat6 dengan nyaman menangani 10GbE jika infrastruktur switch Anda mendukungnya. Harga premium dibandingkan Cat5e biasanya 10–20% per kaki — perbedaan kecil yang terbayar selama umur instalasi. Panel patch Cat6 tersedia secara luas dalam konfigurasi 24-port dan 48-port dan kompatibel dengan semua alat punch-down gaya 110 standar.

Cat6A: Pilihan Tepat untuk 10GbE pada Jarak Penuh

Cat6A (Augmented Category 6) adalah standar yang direkomendasikan saat ini untuk instalasi apa pun 10 Gigabit Ethernet harus dipertahankan pada lintasan horizontal 100 meter penuh . Ia beroperasi pada bandwidth 500 MHz, menggunakan konstruksi berpelindung (F/UTP atau S/FTP) atau tidak berpelindung dengan insulasi yang jauh lebih tebal, dan memenuhi persyaratan crosstalk alien yang tidak dapat dilakukan Cat6.

Pengorbanannya adalah ukuran fisik dan berat. Kabel Cat6A jauh lebih tebal — biasanya berdiameter 7,5 hingga 8,5 mm dibandingkan 6 mm untuk Cat6 — yang berarti perhitungan pengisian saluran lebih ketat, baki kabel lebih berat, dan manajemen radius tikungan lebih menuntut. Panel patch Cat6A juga lebih besar dan lebih mahal. Namun, di pusat data, fasilitas kesehatan, atau lingkungan apa pun yang menerapkan 10GbE ke desktop atau edge switch, Cat6A adalah pilihan yang tepat dan secara eksplisit ditentukan dalam TIA-568-C.2 untuk aplikasi 10GBASE-T.

Kabel Terlindung vs Tidak Terlindung: Mana yang Lebih Baik dengan Panel Patch?

Salah satu keputusan yang membingungkan banyak penginstal jaringan adalah apakah akan menggunakan kabel terlindung (STP/FTP/S/FTP) atau tidak terlindung (UTP) untuk pengoperasian panel patch. Jawabannya sangat bergantung pada lingkungan Anda.

Ketika Kabel Unshielded (UTP) Adalah Pilihan yang Tepat

Sebagian besar instalasi panel patch jaringan di kantor komersial, sekolah, lingkungan ritel, dan rumah menggunakan kabel UTP. Lebih mudah untuk dihentikan, lebih fleksibel, lebih ringan, dan lebih murah dibandingkan alternatif berpelindung. Selama kabel dijauhkan dari sumber interferensi tinggi — seperti lampu neon, motor besar, atau kabel daya paralel yang panjangnya melebihi 2 meter — kinerja UTP sangat baik.

Standar TIA-568 memungkinkan kabel UTP dipasang dalam jarak 5 cm dari kabel daya tanpa pelindung dan dalam jarak 12 cm dari perlengkapan lampu neon. Pertahankan izin tersebut dan UTP akan memberi Anda kinerja yang bersih dan andal tanpa kerumitan sistem terlindung.

Ketika Kabel Terlindung Menjadi Diperlukan

Kabel berpelindung adalah pilihan tepat di lingkungan dengan sumber interferensi elektromagnetik (EMI) yang signifikan, termasuk:

• Lantai produksi dengan mesin listrik berat
• Rumah sakit dengan ruang MRI atau peralatan pencitraan berkekuatan tinggi
• Studio siaran dengan peralatan frekuensi radio
• Lingkungan industri di mana kabel harus dipasang di dekat VFD (penggerak frekuensi variabel)
• Instalasi di luar ruangan atau semi luar ruangan yang terkena paparan petir

Bila Anda menggunakan kabel berpelindung, panel patch Anda juga harus terlindung dan diarde dengan benar. Kabel berpelindung yang diakhiri pada panel patch yang tidak dibumikan atau tidak berpelindung sebenarnya dapat memiliki kinerja yang lebih buruk daripada UTP karena perisai yang tidak terhubung berfungsi sebagai antena, mengumpulkan interferensi, bukan menolaknya. Seluruh saluran berpelindung — kabel, panel patch, jack keystone, dan kabel patch — harus dihubungkan ke ground pada satu titik agar efektif.

T568A vs T568B: Standar Pengkabelan Mana yang Digunakan di Panel Patch

Baik T568A maupun T568B merupakan standar pengkabelan TIA/EIA yang valid untuk mengakhiri kabel Ethernet pada port punch-down panel patch. Perbedaan performa teknis antara keduanya dapat diabaikan — keduanya mendukung kecepatan dan jarak yang sama. Aturan pentingnya adalah konsistensi: gunakan standar yang sama di seluruh instalasi .

T568B lebih umum digunakan pada instalasi komersial Amerika Utara dan digunakan oleh sebagian besar kabel patch siap pakai yang dijual di pasar AS. T568A lebih disukai di instalasi pemerintah (ditentukan oleh standar TIA-568-C pemerintah AS untuk gedung federal) dan umum di Eropa dan Australia.

Jika Anda memperluas atau menambah instalasi yang sudah ada, selalu sesuaikan dengan standar yang sudah digunakan. Mencampur T568A dan T568B dalam saluran end-to-end yang sama akan menciptakan persilangan, bukan koneksi langsung, yang akan mencegah tautan Anda muncul di sebagian besar sakelar.

Pemilihan Kabel Patch: Separuh Lain dari Persamaan Kabel Panel Patch

Kebanyakan orang fokus sepenuhnya pada kabel horizontal ketika memikirkan kabel apa yang akan digunakan dengan panel patch, namun kabel patch yang menghubungkan port panel ke switch Anda juga sama pentingnya. Kabel patch yang kategori lebih rendah dari kabel horizontal menciptakan hambatan pada titik sambungan.

Cocokkan Kategori Kabel Patch dengan Kabel Horisontal Anda

Jika Anda telah menjalankan Cat6 ke panel patch Anda, gunakan kabel patch Cat6 di bagian depan. Menggunakan kabel patch Cat5e pada panel Cat6 dan kabel horizontal Cat6 membatasi saluran pada kinerja Cat5e. Hal yang sama berlaku untuk Cat6A — selalu gunakan kabel patch berperingkat Cat6A dengan panel patch Cat6A dan kabel horizontal.

Biasanya panjang kabel patch standar untuk menghubungkan panel patch ke sakelar 0,5m, 1m, 2m, atau 3m . Kabel yang lebih pendek mengurangi kehilangan sinyal dan menjaga rak Anda tetap rapi. Hindari membeli kabel patch murah dari pemasok yang tidak terverifikasi — kabel patch berkualitas buruk dengan pasangan lilitan yang longgar atau konektor di bawah standar adalah salah satu penyebab paling umum dari kegagalan sambungan intermiten dan berkurangnya keluaran dalam sistem pengkabelan terstruktur yang dibangun dengan baik.

Kabel Patch Konduktor Terdampar vs Konduktor Padat

Kabel patch menggunakan konduktor terdampar (beberapa kabel tipis dililitkan) daripada konduktor padat. Kabel terdampar lebih fleksibel dan tahan terhadap kelelahan fisik akibat pembengkokan dan pergerakan berulang kali, sehingga ideal untuk pengoperasian pendek dan sering ditangani antara panel patch dan sakelar. Kabel konduktor padat — digunakan untuk jalur horizontal — lebih kaku dan akan retak di bagian dalam jika ditekuk berulang kali.

Jangan pernah menggunakan kabel konduktor padat sebagai kabel patch. Ini akan berfungsi pada awalnya, tetapi konduktor internal akan lelah dan rusak setelah pemasangan steker berulang kali dan pergerakan kabel.

Kabel Serat Optik dan Panel Patch: Kategori yang Berbeda Secara Keseluruhan

Tidak semua panel patch menggunakan kabel Ethernet tembaga. Panel patch serat optik — juga disebut panel distribusi serat atau penutup serat — digunakan untuk pemasangan kabel tulang punggung antar ruang peralatan, koneksi antar gedung, dan interkoneksi pusat data kepadatan tinggi. Mereka memiliki fungsi yang berbeda dari panel patch tembaga dan memerlukan praktik manajemen kabel yang sangat berbeda.

Multimode vs Single-Mode Fiber di Panel Patch

Panel patch serat menerima serat multimode atau mode tunggal, dan ini tidak dapat dipertukarkan. Pilihannya bergantung pada jarak transmisi dan aplikasi Anda:

• serat multimode OM3 mendukung 10GbE hingga 300 meter dan 40GbE hingga 100 meter. Ia menggunakan inti 50 mikron dan umum digunakan dalam aplikasi tulang punggung kampus dan pusat data.
• serat multimode OM4 meluas 10GbE hingga 550 meter dan 100GbE hingga 150 meter. Ini adalah standar multimode pilihan untuk instalasi pusat data baru.
• Serat mode tunggal OS2 mendukung transmisi pada jarak hingga 10 km atau lebih, sehingga penting untuk perjalanan antar gedung atau kampus.

Panel patch serat adalah perangkat pasif yang menyediakan titik terminasi terorganisir untuk pengoperasian serat. Peralatan penghubung kabel patch serat sebenarnya ke panel harus menggunakan jenis konektor yang cocok (LC, SC, MPO/MTP) dan jenis serat yang cocok. Menghubungkan kabel patch multimode ke serat utama mode tunggal mengakibatkan kehilangan penyisipan yang parah dan sambungan yang tidak berfungsi.

Kesalahan Umum Saat Memilih Kabel untuk Panel Patch Jaringan

Bahkan pemasang jaringan berpengalaman pun membuat kesalahan yang dapat dihindari saat memilih dan memasang kabel untuk sistem panel patch. Berikut adalah kesalahan yang paling sering muncul dalam pemecahan masalah di dunia nyata:

Menggunakan Kabel CCA (Copper-Clad Aluminium).

Kabel CCA — yang menggunakan konduktor aluminium yang dilapisi lapisan tembaga tipis — dijual dengan harga yang jauh lebih rendah dibandingkan kabel tembaga asli, dan sering kali diberi label yang salah sebagai kabel Ethernet standar secara online. Kabel CCA tidak boleh digunakan dalam instalasi panel patch. Aluminium memiliki ketahanan listrik yang lebih tinggi dibandingkan tembaga, lebih cepat terkorosi pada titik terminasi, dan gagal memenuhi standar TIA-568 atau ISO/IEC 11801. Banyak kegagalan jaringan yang disebabkan oleh stabilitas tautan yang buruk, kehilangan paket yang berlebihan, atau perangkat PoE (Power over Ethernet) yang tidak menyala dengan andal ternyata disebabkan oleh kabel CCA. Beli kabel hanya dari pemasok terkemuka yang dapat memberikan verifikasi ETL atau UL untuk konduktor tembaga murni.

Melebihi Panjang Saluran 100 Meter

Standar TIA-568 menetapkan sambungan permanen maksimum (jalur horizontal) sepanjang 90 meter, dengan sisa 10 meter dialokasikan untuk kabel tempel di setiap ujungnya, sehingga total panjang saluran adalah 100 meter. Banyak pemasang yang menganggap 100 meter sebagai batas lintasan horizontal dan kemudian menambahkan kabel patch di atasnya, sehingga total saluran melampaui spesifikasi. Lari horizontal sepanjang 95 meter ditambah dua kabel patch sepanjang 3 meter totalnya adalah 101 meter — secara teknis di luar spesifikasi dan berpotensi tidak dapat diandalkan pada kecepatan gigabit.

Kategori Kabel dan Peringkat Panel Patch Tidak Cocok

Memasang kabel Cat6A pada panel patch berperingkat Cat6 mencegah Anda mendapatkan saluran Cat6A bersertifikat. Panel adalah komponen dengan peringkat paling rendah dalam tautan, dan karakteristik kinerjanya menentukan batas tertinggi untuk keseluruhan proses. Selalu cocokkan atau melebihi kategori kabel saat memilih panel patch. Penggunaan panel Cat6A dengan kabel Cat6 dapat diterima — spesifikasi panelnya berlebihan, sehingga membuang-buang uang namun tidak mengganggu kinerja. Hal sebaliknya tidak dapat diterima.

Mengabaikan Radius Tikungan Saat Pemasangan

Kabel Ethernet memiliki radius tekukan minimum yang harus dipatuhi selama pemasangan. Untuk UTP Cat6, radius tikungan minimum biasanya empat kali diameter luar kabel , atau sekitar 24 mm. Cat6A memerlukan radius tikungan yang lebih besar karena konstruksinya yang lebih tebal. Tekukan yang rapat merusak bentuk pasangan belitan di dalam kabel, sehingga meningkatkan crosstalk dan menurunkan kualitas sinyal — terkadang cukup untuk mencegah kelulusan pengujian sertifikasi.

Cara Memilih Kabel yang Tepat untuk Skenario Panel Patch Spesifik Anda

Daripada menerapkan rekomendasi tunggal, berikut adalah panduan keputusan praktis berdasarkan skenario penerapan umum:

• Jaringan kantor kecil atau rumah dengan peralihan hingga 1 Gbps: UTP Cat5e dengan panel patch Cat5e. Hemat biaya, mencukupi sepenuhnya, dan mudah dihentikan. Tidak perlu memutakhirkan kecuali Anda berencana untuk pindah ke sakelar 10GbE.
• Instalasi kantor komersial baru diperkirakan akan bertahan 10 tahun: UTP Cat6 dengan panel patch Cat6. Memberikan ruang kepala untuk 10GbE dalam jangka pendek dan memberikan kinerja kebisingan yang unggul dibandingkan Cat5e.
• Pusat data atau lingkungan dengan kepadatan tinggi dengan 10GbE ke rak: UTP Cat6A (atau F/UTP jika EMI menjadi perhatian) dengan panel patch Cat6A. Ini adalah satu-satunya opsi tembaga yang mendukung 10GbE pada lari 100 meter penuh.
• Tautan tulang punggung antar gedung atau kampus: Serat mode tunggal OS2 dengan konektor LC dan panel patch serat. Copper Ethernet tidak cocok untuk jarak lebih dari 100 meter.
• Lingkungan industri dengan mesin listrik berat: Kabel berpelindung F/UTP atau S/FTP Cat6A dengan panel patch berpelindung yang diarde. Landasan yang tepat pada panel adalah wajib.
• Kampus layanan kesehatan atau pendidikan dengan campuran PoE dan persyaratan data: UTP Cat6A, yang menangani kebutuhan pengiriman daya PoE yang lebih tinggi (90W IEEE 802.3bt) dengan penumpukan panas yang lebih rendah dibandingkan Cat6 pada rangkaian kabel yang dibundel.

Menguji dan Mensertifikasi Pemasangan Kabel Panel Patch Anda

Memilih kategori kabel yang tepat hanyalah separuh pekerjaan. Kabel Cat6 yang diakhiri secara tidak benar — dengan pelepasan pasangan yang berlebihan pada saat pelubangan, tikungan tajam di dekat panel, atau standar pengkabelan yang tidak sesuai — akan gagal memenuhi tingkat kinerja Cat6 meskipun kabel yang digunakan tepat. Instalasi kabel terstruktur profesional diverifikasi dengan penguji sertifikasi kabel, bukan hanya penguji kontinuitas dasar.

Penguji sertifikasi kabel dari produsen seperti Fluke Networks (DSX-8000), IDEAL Networks, atau Softing melakukan pengukuran termasuk insertion loss, NEXT, FEXT, return loss, dan penundaan propagasi di seluruh rentang frekuensi penuh kategori kabel. Sertifikasi saluran Cat6 memerlukan penerusan semua parameter hingga 250 MHz; Cat6A membutuhkan 500MHz. Laporan sertifikasi yang lulus adalah satu-satunya konfirmasi yang dapat diandalkan bahwa kombinasi kabel dan panel patch Anda akan berfungsi seperti yang ditentukan .

Untuk instalasi DIY yang lebih kecil, penguji pemetaan kabel dasar mengonfirmasi sambungan pin yang benar dan mengidentifikasi pasangan terpisah, terbuka, dan pendek — kesalahan pelubang yang paling umum. Meskipun ini tidak mengesahkan kinerja, ini mendeteksi kesalahan pengkabelan sebelum peralatan dihubungkan.
